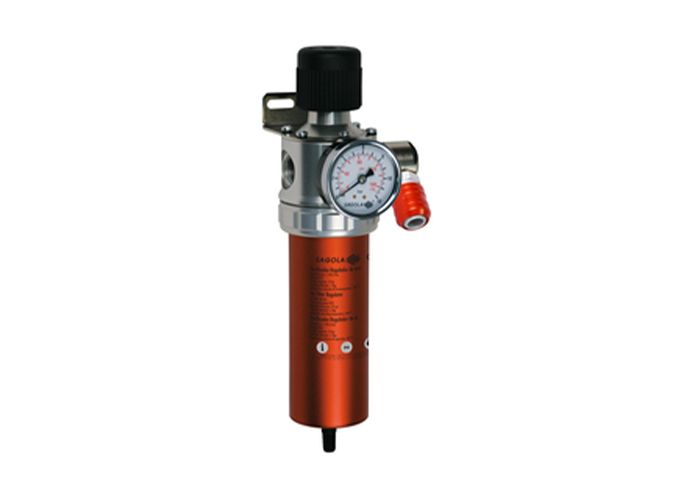

Sagola 4120 Plus Filtre de régulation d’air - Filtre à étage 1

The Sagola 4120 Plus filtre de régulation d’air est un système de régulation d’air extrêmement fiable qui élimine l’air, l’huile et les particules inférieures à 24 microns.

Sommaire
- Sommaire

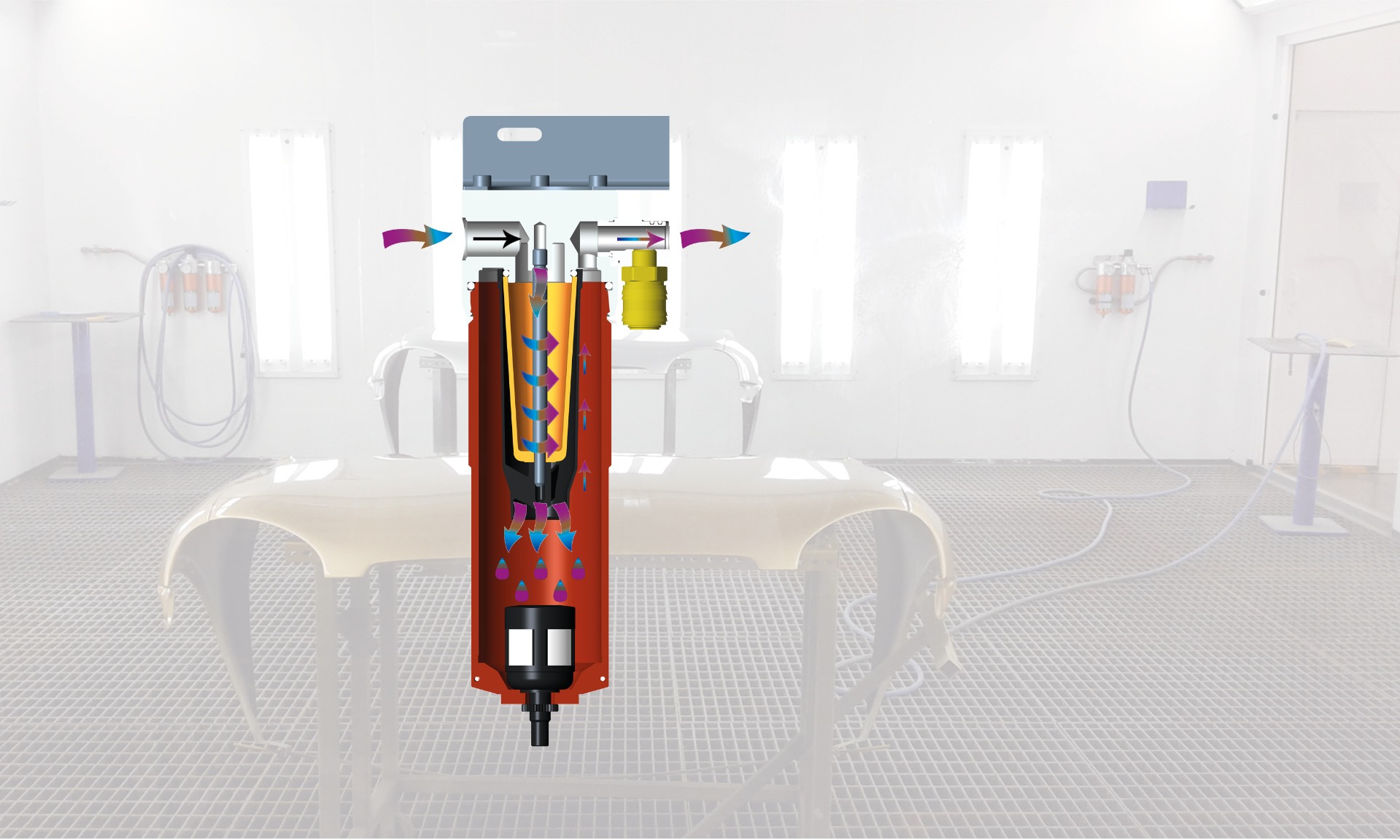

- Phase 1 les systèmes de filtration d’air
  Force centrifuge pour les grosses particules, l’eau et l’huile.
  1.La friction de l’air comprimé contre les parois de l’unité engendre une décantation des particules solides et liquides qui tombent au fond de la cuve.
  2. L’air comprimé est propulsé à travers le filtre en laiton poreux, dans un flux descendant, entraînant une augmentation de la vitesse qui passe ensuite brusquement à une direction ascendante. Cela produit une décantation supplémentaire des particules liquides qui étaient en condensation.
  The Sagola 4120 Plus filtre de régulation d’air comprend un filtre à air et séparateur d’humidité avec régulateur de pression.
  Système de régulation d’air extrêmement fiable qui élimine l’air, l’huile et les particules inférieures à 24 microns.

  Fabriqué à partir d’un bloc d’aluminium résistant.

  Filtration par friction et centrifugation

  Purge automatique des liquides condensés

  Débit d’air élevé

  Jauge de pression analogique de haute qualité

  Montage mural facile

  Construction robuste et durable pour une longue durée de vie.

Informations techniques

Spécifications techniques

Sagola 4120 Plus Filtre de régulation d’air - Filtre à étage 1

Débit d’air (à 7 bar)	2910LPM (103CFM)
Entrée d’air	12,7mm (1/2”) BSP
Sortie d’air	6,35mm (1/4”) BSP
Pression maximale de fonctionnement	12bar (174 psi)
Température maximale de fonctionnement	90°C (194°F)
Système d’évacuation	Automatique
Dimensions	97 x 117 x 279mm (3,82 x 4,61 x 10,98”) sans raccord
Poids	1,22kg (2,69lbs)
Colisage	Régulateur d’air Sagola 4120 Plus - Filtre à un étage contenant un filtre en laiton (24μm), un raccord mâle BSPT 6,35mm (1/4”) (x1)*, un manomètre analogique (x1) et un support.

* Version US-MIL, Profil Euro ou NITTO selon référence commandée

Téléchargements
- Téléchargements
  Sagola 4220 Plus Filtre purificateur d’air - Mode d’emploi
Numéro d'article
- Numéro d'article

  Sagola 4120 Plus Filtre de régulation d’air - Filtre à étage 1
  Raccord

  Type de filtre
  No data found!!
  - Sagola 4120 Plus Filtre de régulation d’air - Filtre à étage 2; Raccords Euro

    Raccord: Profil Euro

    Type de filtre: Étages 1

    Numéro d'article : 10730504
  - Sagola 4120 Plus Filtre de régulation d’air - Filtre à étage 1; Raccords US-MIL

    Raccord: US-MIL

    Type de filtre: Étages 1

    Numéro d'article : 10730502
  - Sagola 4120 Plus de régulation d’air - Filtre à étage 1; Raccords NITTO

    Raccord: NITTO

    Type de filtre: Étages 1

    Numéro d'article : 10730503
Accessoires
- Accessoires

  Sagola 4120 Plus Filtre de régulation d’air - Filtre à étage 1

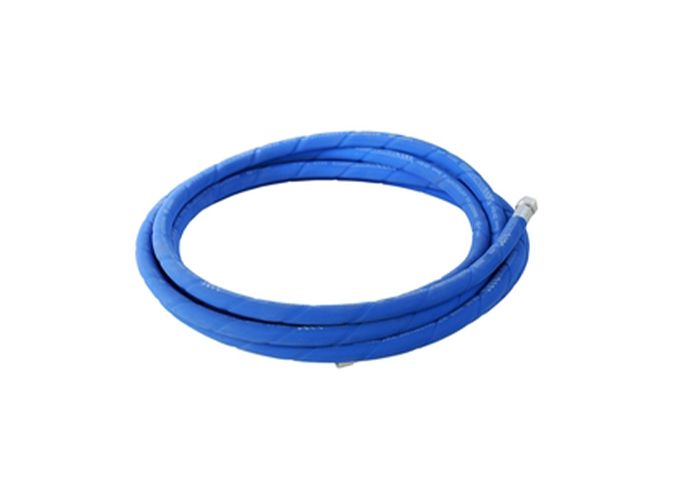

  - Tuyaux d’air antistatiques - 2.5m (8.2ft) Ø 6x12mm (0.24 x 0.47”)

    Numéro d'article: 56414014
  - Raccords rapides en aluminium ultra-légers: M-BSPT 1/4” (6.35mm) US-Mil

    Numéro d'article: 11010531
  - Raccords rapides en aluminium ultra-légers: F-BSPP 1/4” (6.35mm), US-Mil

    Numéro d'article: 11010431
  - Raccords rapides en aluminium ultra-légers: Cranté 8mm, US-Mil

    Numéro d'article: 11010629
  - Raccords rapides acier standard: M-BSPT 1/4" (6.35mm), US-Mil

    Numéro d'article: 11010524
  - Raccords rapides acier standard: M-BSPT 3/8" (9.53mm), US-Mil

    Numéro d'article: 11010525
  - Raccords rapides acier standard: M-BSPT 1/2" (12.7mm), US-Mil

    Numéro d'article: 11010526
  - Raccords rapides acier standard: F-BSPP 1/4" (6.35mm), US-Mil

    Numéro d'article: 11010424
  - Raccords rapides acier standard: F-BSPP 3/8" (9.53mm), US-Mil

    Numéro d'article: 11010425
  - Raccords rapides acier standard: F-BSPP 1/2" (12.7mm), US-Mil

    Numéro d'article: 11010426
  - Raccords rapides acier standard: Cranté 8mm, US-Mil

    Numéro d'article: 11010624
  - Raccords rapides acier standard: Cranté 10mm, US-Mil

    Numéro d'article: 11010625
  - Raccords rapides acier Embout de securite: M-BSPT 1/4" (6.35mm), US-Mil

    Numéro d'article: 11010528
  - Raccords rapides acier Embout de securite: M-BSPT 3/8" (9.53mm), US-Mil

    Numéro d'article: 11010529
  - Raccords rapides acier Embout de securite: M-BSPT 1/2" (12.7mm), US-Mil

    Numéro d'article: 11010530
  - Raccords rapides acier Embout de securite: F-BSPP 1/4" (6.35mm), US-Mil

    Numéro d'article: 11010428
  - Raccords rapides - Acier, Sécurité: F-BSPP 3/8" (9,53mm), US-Mil

    Numéro d'article: 11010429
  - Raccords rapides acier Embout de securite: F-BSPP 1/2" (12.7mm), US-Mil

    Numéro d'article: 11010430
  - Raccords rapides acier Embout de securite: Cranté 8mm, US-Mil

    Numéro d'article: 11010627
  - Raccords rapides acier Embout de securite: Cranté 10mm, US-Mil

    Numéro d'article: 11010628
  - Raccords rapides acier standard: M-BSPT 1/4" (6.35mm), US-Mil (x25)

    Numéro d'article: 11010527
  - Raccords rapides acier standard: F-BSPP 1/4", US-Mil (x25)

    Numéro d'article: 11010427
  - Raccords rapides acier standard: BSPT 1/2", US-Mil (x25)

    Numéro d'article: 11010626
  - Raccords rapides acier standard: M-BSPT 1/4", Profil Euro

    Numéro d'article: 11010823
  - Raccords rapides acier standard: M-BSPT 3/8", Profil Euro

    Numéro d'article: 11010824
  - Raccords rapides acier standard: M-BSPT 1/2", Profil Euro

    Numéro d'article: 11010825
  - Raccords rapides acier standard: F-BSPP 1/4", Profil Euro

    Numéro d'article: 11010723
  - Raccords rapides acier standard: F-BSPP 3/8", Profil Euro

    Numéro d'article: 11010724
  - Raccords rapides acier standard: F-BSPP 1/2", Profil Euro

    Numéro d'article: 11010725
  - Raccords rapides acier standard: Cranté 8mm, Profil Euro

    Numéro d'article: 11010924
  - Raccords rapides acier standard: Cranté 10mm, Profil Euro

    Numéro d'article: 11010923
  - Raccords rapides acier standard: M-BSPT 1/4", Multi-Profile

    Numéro d'article: 11010826
  - Raccords rapides acier standard: M-BSPT 3/8", Multi-Profile

    Numéro d'article: 11010827
  - Raccords rapides acier standard: F-BSPP 1/4", Multi-Profile

    Numéro d'article: 11010726
  - Raccords rapides acier standard: F-BSPP 3/8", Multi-Profile

    Numéro d'article: 11010727
  - Raccords rapides acier standard: Cranté 8mm, Multi-Profile

    Numéro d'article: 11010925
  - Raccords rapides acier standard: Cranté 10mm, Multi-Profile

    Numéro d'article: 11010926
  - Raccords rapides acier standard: M-BSPT 1/4", Nitto

    Numéro d'article: 11011701
  - Raccords rapides acier standard: M-BSPT 3/8", Nitto

    Numéro d'article: 11011702
  - Raccords rapides acier standard: F-BSPP 1/4", Nitto

    Numéro d'article: 11011801
  - Raccords rapides acier standard: F-BSPP 3/8", Nitto

    Numéro d'article: 11011802
  - Raccords rapides acier standard: Cranté 8mm, Nitto

    Numéro d'article: 11011901
  - Raccords rapides acier standard: Cranté 10mm, Nitto

    Numéro d'article: 11011902
  - Raccord rapide double sortie en option ; BSP mâle 1/4”, US-Mil (tous les modèles)

    Numéro d'article: 56418704
  - Evacuation automatique

    Numéro d'article: 56450010
  - Sagola 4120 Plus - Kit de joint

    Numéro d'article: 56418587
  - Kit de filtre laiton fritté (24 microns)

    Numéro d'article: 56418721
  - Raccords rapides acier Embout de securite: M-BSPT 1/4” Profil Euro

    Numéro d'article: PT11010323
  - Raccords rapides acier Embout de securite: M-BSPT 3/8” Profil Euro

    Numéro d'article: PT11010324
  - Raccords rapides acier Embout de securite: M-BSPT 1/2” Profil Euro

    Numéro d'article: PT11010325
  - Raccords rapides acier Embout de securite: F-BSPP 1/4” Profil Euro

    Numéro d'article: 11011423
  - Raccords rapides acier Embout de securite: F-BSPP 3/8” Profil Euro

    Numéro d'article: 11011424
  - Raccords rapides acier Embout de securite: F-BSPP 1/2” Profil Euro

    Numéro d'article: 11011425
  - Raccords rapides acier Embout de securite: Cranté 10 mm Profil Euro

    Numéro d'article: 11011524
  - Raccords rapides acier Embout de securite: Cranté 8 mm Profil Euro

    Numéro d'article: 11011523
  - Raccords rapides acier Embout de securite: M-BSPT 1/4” Profil Euro

    Numéro d'article: 11011323
  - Raccords rapides acier Embout de securite: M-BSPT 3/8” Profil Euro

    Numéro d'article: 11011324
  - Raccords rapides acier Embout de securite: M-BSPT 1/2” Profil Euro

    Numéro d'article: 11011325
