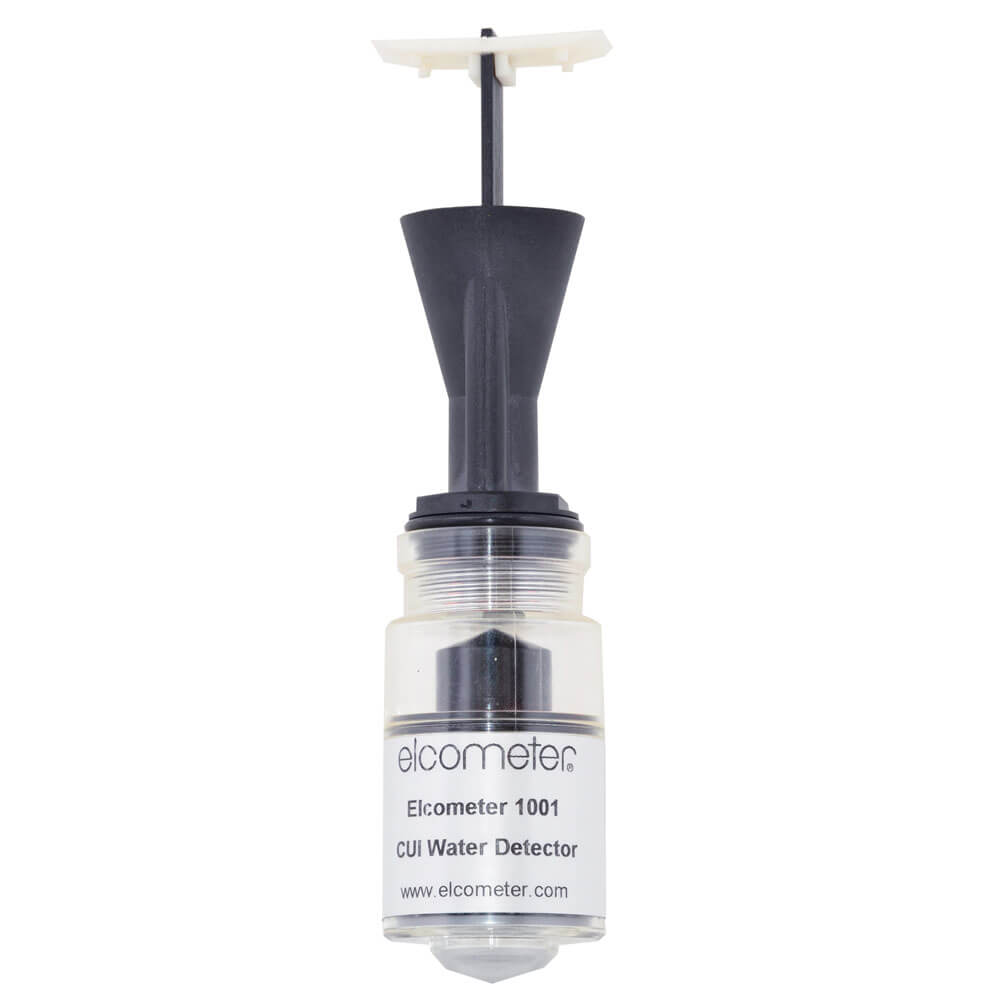

Elcometer 1001 Leckage- und CUI-Messgerät - Eingestellt - Auslaufprodukt
Auslaufprodukt - nur für Wartungszwecke
Das Versagen von Rohrleitungen infolge von Korrosion unter Isoliermaterial (corrosion under insulation, CUI) führt zu Versorgungsengpässen, Wirtschaftsschäden und Umweltverschmutzung. Das frühzeitige Erkennen von Feuchtigkeit bewirkt eine signifikante Reduzierung des Risikos von Korrosionsbildung unter Rohrleitungsisolierungen.
Das Elcometer 1001 erkennt und ortet 24 Stunden pro Tag und 365 Tage pro Jahr jede Flüssigkeitsleckage an thermoisolierten Rohrleitungen, um Korrosion vorzubeugen und die Kosten von ungeplanten Reparatur- und Wartungsarbeiten zu senken.
Benutzerfreundlich
- Ideal für den Einsatz in der Öl-, Gas- und Stromerzeugungsindustrie, On- oder Offshore
- Leichte Neu- oder Nachmontage in bereits vorhandenen Anlagen
- Unkomplizierter Austausch – ein neues Modul lässt sich in die ursprüngliche Trichterbaugruppe einschrauben
- Wartungsfrei mit einfacher jederzeit möglicher Überprüfung Vor Ort
Genau
- Identifiziert die ungefähre Position eines Flüssigkeitslecks und vermeidet so das unnötige Entfernen von gutem Isoliermaterial
- Der abnehmbare Probenbehälter kann für weitere Tests oder chemische Analysen eingesandt werden
Zuverlässig
- Geeignet für die Installation an Orten, an denen entflammbare Gase und Dämpfe der Gruppen IIA, IIB und IIC vorhanden sein könnten
- 5 Jahre Garantie ab Kaufdatum
Robuste
- Robuste, schlagfeste, staub- und wasserdichte Konstruktion, entsprechend IP66
- Einsatzfähig unter extremen Umgebungstemperaturen von -40°C bis +80°C (-40°F bis +176°F) und an Rohrleitungen bei +180°C (+356°F)
Effizient
- Schnelle Installation durch eine Person ohne Werkzeug
- 5 Jahre Batterieeinsatzdauer
- Jedes Modul ist anhand einer eindeutigen Seriennummer identifizierbar
Leistungsstark
- Verlängert die Lebensdauer der Rohrisolierung
- Trägt zur Reduzierung des Rohraustauschs infolge von Korrosion unter der Isolierung bei
- Gut sichtbarer Schwimmer in oranger Neonfarbe zur ausfallsicheren visuellen Anzeige
- Leistungsstarker, hoch intensiver, blinkender LED-Alarm mit garantierter Blinkdauer von 7 Tagen nach dem Ansprechen
Technische Spezifikationen
| Bestellnummer | Beschreibung |
| - | Elcometer 1001 Leckage- und CUI-Messgerät |
Anwendung | Flüssigkeitsdetektor für thermisch isolierte Rohrleitungen |
Stromversorgung | Lithium-Thionylchlorid-Batterie |
Einsatzdauer | 5 Jahre |
Max. LED-Alarmbetriebsdauer | 7 Tage ab Ansprechen |
Betriebstemperatur | -40°C bis +80°C (-40°F bis +176°F) |
Max. Rohrtemperatur | +180°C (+356°F) |
Zertifizierung | ATEX-Zulassung# - siehe Fußnote |
IP-Schutzgrad | IP66 |
Minimaler Rohraußendurchmesser | 17mm (0,7") kombiniert mit einer Isolationsdicke von 15mm (0,6") |
Isolationsdicke | 10mm - 80mm (0.4 - 3.1") |
Höhe über der Rohroberfläche | Maximal 157.0mm (6.2") |
Durchmesser | ca. 35,8mm (1,4") |
Gewicht | ca. 60g (2,1 oz) abhängig von der Trichterauslegung |
Garantie | 5 dem Kaufdatum folgende Jahre. Das Ansprechen der Elcometer 1001 Einheit über einen visuellen Schwimmer und eine LED wird garantiert, sofern eine ausreichende Menge Wasser oder Feuchtigkeit in die Einheit eindringt. Diese Garantie ist nur gültig, wenn das Gerät gemäß der Anleitung installiert und gewartet wurde. |
# Grundlegende Gesundheits-und Sicherheitsanforderungen 1.0.6 Spezifische Anleitungen für Installationen in Gefahrenbereichen (Referenz europäische ATEX-Richtlinie 94/9/EG, Anhang II, 1.0.6).
Die folgenden Anleitungen gelten für diese Ausrüstung mit der Zertifizierungsnummer Sira 05ATEX2277:
Die Ausrüstung darf an Orten angebracht werden, an denen entflammbare Gase und Dämpfe der Gruppen IIA, IIB und IIC vorhanden sein können. Die Ausrüstung ist nur für den Gebrauch bei Umgebungstemperaturen im Bereich von -40°C bis +80°C zertifiziert und sollte nicht außerhalb dieses Bereichs verwendet werden Die Ausrüstung wurde nicht als ein sicherheitsrelevantes Gerät (wie in der Richtlinie 94/9/EG in Anhang II, Klausel 1.5 genannt) bewertet. Die Installation dieses Geräts muss durch geeignet geschultes Personal gemäß den geltenden Verfahrensregeln (EN 60079-14 innerhalb Europas) durchgeführt werden.
Das Reparieren dieser Ausrüstung ist nicht zulässig. Sofern sie in jedweder Art fehlerhaft ist, muss sie in ihrer Gesamtheit ausgetauscht werden. Falls die Wahrscheinlichkeit besteht, dass die Ausrüstung in Kontakt mit aggressiven Substanzen kommt, ist der Anwender verantwortlich, geeignete Vorkehrungen zu treffen, die ihre Beeinträchtigung verhindern und so zu gewährleisten, dass die Schutzart nicht kompromittiert wird.
