Elcometer BALTICエアアシストエアレスポンプ

Intro-Images

Elcometer Balticは、エアアシストスプレーで塗料を供給するエアアシストエアレスのピンストンポンプです。すばやく高品質な仕上がりが求められる木工や金属加工の現場に適しています。

  • 要約

    • 要約

    • Elcometer BALTICは、エアアシストスプレーで塗料を供給するエアアシストエアレスのピンストンポンプです。すばやく高品質な仕上がりが求められる木工や金属加工の現場に適しています。

      使いやすく、メンテナンスが簡単
      使いやすさを形にしたElcometer Balticは、丈夫な自動増締のパッキン＆シールキット、フィルター、ボールやシートをすばやく保守または交換できるので、メンテナンスの時間が短縮されます。

      高性能
      Elcometer Balticの圧力比は15:1、30:1、または32:1。最大0.45mm（0.018インチ）の口径が大きいスプレーチップに対応し、パターン形状に優れ、長い塗料ホースも扱えるうえ、脈動を抑えて美しく仕上げます。

      効率的で静音
      Elcometer Balticは低エア消費量で、 コンプレッサーのランニングコストを削減できます。そのうえ静音なので、生産ラインに最適です。

      汎用的

      用途に応じて、台車または壁取付、サクションホースまたは重力式ホッパーを選択し、Sagola Mini Xtreme Mixスプレーガンと組み合わせてご利用ください。

      システム内部に複数の粒子フィルター：サクションホース内、ポンプフィルター内、スプレーガン。

  • 特長

    • 特長

      Elcometer BALTICエアアシストエアレスポンプ

      1) 低エア消費量のエアモーター、最大1.10cfm（31.12lpm）

      2) 頑丈で、ポンプとスプレーガンの計器が読み取りやすい

      3) ポンプとスプレーガンの高精度レギュレータ

      4) 水性塗料と溶剤系塗料に対応した脈動防止チャンバーは、ステンレス製の100メッシュフィルターでスプレーチップの詰まりを防止し、滑らかなスプレー噴霧を実現

      5) ウェットカップにアクセスしやすく、スロートシールポンプ液を確認可能

      6) 炭化タングステン/ステンレス製のボールとシート、自動増締パッキンを備えた頑丈で耐久性の高いポンプ

      7) 下部は標準的な工具で簡単に保守可能

      8) 設置面積543mm x 527mm、ボルト止めで安定

      9) 各ポンプを取り付ける台車は、人間工学に基づいた頑丈設計で、ホースやガン用のラックも付いているので、現場での移動が簡単

      ブラケットとポンプを台車から取り外して、サクションホース付きの壁取付型にした場合、最大重量は12.3kg（27.1ポンド）





      Key-Features_8

      Elcometer BALTICは幅広い製品に適用可能...

      Elcometer BALTICは溶剤系、水性など幅広い製品に適用することが出来ます

      塗料
      触媒硬化型木工用ラッカー酸触媒木工用ラッカー水性木工用ラッカー
      UV硬化型木工用塗料屋外用塗料耐火塗料（等級b-s1、d0）
      耐火酸触媒木工用ラッカーフローリング用ラッカー1液型エポキシ樹脂
      1液型ポリウレタン樹脂防汚（1k）低粘度塗料水性エナメル塗料
      ミリタリーグレード/バイオグレード塗料湿気硬化型ポリウレタン塗料防音塗料
      UV硬化型ポリウレタン樹脂溶剤系ポリウレタン塗料-

      アップグレードする Elcometer Baltic パッケージ

      Elcometer BALTICエアアシストエアレスシリーズは、Sagola Mini Xtreme Mixスプレーガン、塗料レギュレータ、塗料＆エアホースキットを付属・装着した総合キットとして提供いたします。

      Elcometer-BALTIC-Air-Assisted-Airless-Pumps-key-features
      conjunto-manguera-baja-presion-01
      Mini-Xtreme-part_number_1

      1. Elcometer Baltic ポンプにつ

      Elcometer Balticの各種ポンプは、壁取付式または台車式でご用意しています。塗料レギュレータとサクションホースが標準で付属しています。ホッパーは別売りです。

      2. エアそして静的ホース

      7.0m(22.9ft)のエアスプレー（低圧）システム用の保護カバー付き帯電防止エア＆塗料ホース。

      3. Mini Xtreme Mix 圧送式スプレーガン

      Sagola Mini Xtreme Mix圧送式スプレーガン。用途に応じてスプレーチップをお選びください。

  • 仕様
    • 仕様
      Elcometer BALTICエアアシストエアレスポンプ
      BALTIC 15 BALTIC 30 BALTIC 32
      圧力比 15 : 1 30 : 1 32 : 1
      最大塗料粒子径** 0.25mm (10mils) 0.25mm (10mils) 0.25mm (10mils)
      流体温度範囲 4.4 - 60°C (40 - 140°F) 4.4 - 60°C (40 - 140°F) 4.4 - 60°C (40 - 140°F)
      塗料吸込口 1/2インチ BSP （オス） 1/2インチ BSP （オス） 1/2インチ BSP （オス）
      塗料吐出口 1/4インチ BSP （オス） 1/4インチ BSP （オス） 1/4インチ BSP （オス）
      使用可能な塗料 溶剤系塗料、水性塗料 溶剤系塗料、水性塗料 溶剤系塗料、水性塗料
      接液部の部品構成（ウェット）
      シート ポリアミド ポリアミド ポリアミド
      ボール ステンレス ステンレス ステンレス
      ポンプ本体/シリンダー筐体 アルミニウム アルミニウム アルミニウム
      ピストン 硬質クロムメッキステンレス 硬質クロムメッキステンレス 硬質クロムメッキステンレス
      パッキンキット（上部および下部） ポリアミド ポリアミド ポリアミド
      外装ポンプ部品（ドライ）
      ポンプ本体/シリンダー筐体 アルミニウム アルミニウム アルミニウム
      エア
      空気圧力使用範囲 1-7bar (14-101psi) 1-7bar (14-101psi) 1-7bar (14-101psi)
      エア消費量/100bar (1450psi) および 6.5 CPM (BA32-BA15) 10 CPM (BA30) 25.08lpm (0.89cfm) 31.12lpm (1.10cfm) 29.3lpm (1.03cfm)
      最大吸気圧力 7bar (101psi) 7bar (101psi) 7bar (101psi)
      吸気口 1/4インチ BSP 1/4インチ BSP 1/4インチ BSP
      排気口/サイレンサーポート 1/4インチ BSP 1/4インチ BSP 1/4インチ BSP
      100bar（1450psi）および6.5 CPM（BA32-BA15）/10 CPM（BA30）時の最小コンプレッサー要件 25.08lpm (0.89cfm) 31.12lpm (1.10cfm) 29.3lpm (1.03cfm)
      周囲温度範囲 -10 - 60°C (14 - 140°F) -10 - 60°C (14 - 140°F) -10 - 60°C (14 - 140°F)
      流体/塗料
      最大吐出圧力 91bar (1320psi) 215bar (3118psi) 226bar (3278psi)
      ストローク長 60mm (2.36インチ) 68mm (2.68インチ) 68mm (2.68インチ)
      スプレーチップ最大径 0.45m (0.018") 0.33mm (0.013”) 0.45m (0.018")
      1サイクルあたりの吐出量 45 cc (1.54 fl oz) 30 cc (1.05 fl oz) 45 cc (1.54 fl oz)
      1サイクルあたりの吐出量 2.7 lpm (90.7 US fl oz) 1.8 lpm (61.44 fl oz) 2.7 lpm (90.7 US fl oz)
      本体寸法
      重量（ポンプ単体） 9.8kg (21.6lb) 8.2kg (18.1lb) 10kg (22lb)
      重量（壁取付、サクションホース） 12.1kg (26.7lb) 10.5kg (23.1lb) 12.3kg (27.1lb)
      重量（台車取付、サクションホース） 23.3kg (51.4b) 23kg (50.7lb) 23.5kg (51.8lb)
      重量（壁取付、ホッパー） 12.2kg (26.9lb) 10.6kg (23.4lb) 12.4kg (27.3lb)
      重量（台車取付、ホッパー） 23.4kg (51.6lb) 23.1kg (50.9lb) 23.6kg (52lb)
      本体寸法（台車取付） 543 x 527 x 999mm (21.38 x 20.74 x 39.33インチ) 543 x 527 x 999mm (21.38 x 20.74 x 39.33インチ) 543 x 527 x 999mm (21.38 x 20.74 x 39.33インチ)
      本体寸法（壁取付） 543 x 359 x 516mm (21.38 x 14.36 x 20.33インチ) 543 x 359 x 516mm (21.38 x 14.36 x 20.33インチ) 543 x 359 x 516mm (21.38 x 14.36 x 20.33インチ)
      BALTIC 15
      圧力比 15 : 1
      最大塗料粒子径** 0.25mm (10mils)
      流体温度範囲 4.4 - 60°C (40 - 140°F)
      塗料吸込口 1/2インチ BSP （オス）
      塗料吐出口 1/4インチ BSP （オス）
      使用可能な塗料 溶剤系塗料、水性塗料
      接液部の部品構成（ウェット）
      シート ポリアミド
      ボール ステンレス
      ポンプ本体/シリンダー筐体 アルミニウム
      ピストン 硬質クロムメッキステンレス
      パッキンキット（上部および下部） ポリアミド
      外装ポンプ部品（ドライ）
      ポンプ本体/シリンダー筐体 アルミニウム
      エア
      空気圧力使用範囲 1-7bar (14-101psi)
      エア消費量/100bar (1450psi) および 6.5 CPM (BA32-BA15) 10 CPM (BA30) 25.08lpm (0.89cfm)
      最大吸気圧力 7bar (101psi)
      吸気口 1/4インチ BSP
      排気口/サイレンサーポート 1/4インチ BSP
      100bar（1450psi）および6.5 CPM（BA32-BA15）/10 CPM（BA30）時の最小コンプレッサー要件 25.08lpm (0.89cfm)
      周囲温度範囲 -10 - 60°C (14 - 140°F)
      流体/塗料
      最大吐出圧力 91bar (1320psi)
      ストローク長 60mm (2.36インチ)
      スプレーチップ最大径 0.45m (0.018")
      1サイクルあたりの吐出量 45 cc (1.54 fl oz)
      1サイクルあたりの吐出量 2.7 lpm (90.7 US fl oz)
      本体寸法
      重量（ポンプ単体） 9.8kg (21.6lb)
      重量（壁取付、サクションホース） 12.1kg (26.7lb)
      重量（台車取付、サクションホース） 23.3kg (51.4b)
      重量（壁取付、ホッパー） 12.2kg (26.9lb)
      重量（台車取付、ホッパー） 23.4kg (51.6lb)
      本体寸法（台車取付） 543 x 527 x 999mm (21.38 x 20.74 x 39.33インチ)
      本体寸法（壁取付） 543 x 359 x 516mm (21.38 x 14.36 x 20.33インチ)
      BALTIC 30
      圧力比 30 : 1
      最大塗料粒子径** 0.25mm (10mils)
      流体温度範囲 4.4 - 60°C (40 - 140°F)
      塗料吸込口 1/2インチ BSP （オス）
      塗料吐出口 1/4インチ BSP （オス）
      使用可能な塗料 溶剤系塗料、水性塗料
      接液部の部品構成（ウェット）
      シート ポリアミド
      ボール ステンレス
      ポンプ本体/シリンダー筐体 アルミニウム
      ピストン 硬質クロムメッキステンレス
      パッキンキット（上部および下部） ポリアミド
      外装ポンプ部品（ドライ）
      ポンプ本体/シリンダー筐体 アルミニウム
      エア
      空気圧力使用範囲 1-7bar (14-101psi)
      エア消費量/100bar (1450psi) および 6.5 CPM (BA32-BA15) 10 CPM (BA30) 31.12lpm (1.10cfm)
      最大吸気圧力 7bar (101psi)
      吸気口 1/4インチ BSP
      排気口/サイレンサーポート 1/4インチ BSP
      100bar（1450psi）および6.5 CPM（BA32-BA15）/10 CPM（BA30）時の最小コンプレッサー要件 31.12lpm (1.10cfm)
      周囲温度範囲 -10 - 60°C (14 - 140°F)
      流体/塗料
      最大吐出圧力 215bar (3118psi)
      ストローク長 68mm (2.68インチ)
      スプレーチップ最大径 0.33mm (0.013”)
      1サイクルあたりの吐出量 30 cc (1.05 fl oz)
      1サイクルあたりの吐出量 1.8 lpm (61.44 fl oz)
      本体寸法
      重量（ポンプ単体） 8.2kg (18.1lb)
      重量（壁取付、サクションホース） 10.5kg (23.1lb)
      重量（台車取付、サクションホース） 23kg (50.7lb)
      重量（壁取付、ホッパー） 10.6kg (23.4lb)
      重量（台車取付、ホッパー） 23.1kg (50.9lb)
      本体寸法（台車取付） 543 x 527 x 999mm (21.38 x 20.74 x 39.33インチ)
      本体寸法（壁取付） 543 x 359 x 516mm (21.38 x 14.36 x 20.33インチ)
      BALTIC 32
      圧力比 32 : 1
      最大塗料粒子径** 0.25mm (10mils)
      流体温度範囲 4.4 - 60°C (40 - 140°F)
      塗料吸込口 1/2インチ BSP （オス）
      塗料吐出口 1/4インチ BSP （オス）
      使用可能な塗料 溶剤系塗料、水性塗料
      接液部の部品構成（ウェット）
      シート ポリアミド
      ボール ステンレス
      ポンプ本体/シリンダー筐体 アルミニウム
      ピストン 硬質クロムメッキステンレス
      パッキンキット（上部および下部） ポリアミド
      外装ポンプ部品（ドライ）
      ポンプ本体/シリンダー筐体 アルミニウム
      エア
      空気圧力使用範囲 1-7bar (14-101psi)
      エア消費量/100bar (1450psi) および 6.5 CPM (BA32-BA15) 10 CPM (BA30) 29.3lpm (1.03cfm)
      最大吸気圧力 7bar (101psi)
      吸気口 1/4インチ BSP
      排気口/サイレンサーポート 1/4インチ BSP
      100bar（1450psi）および6.5 CPM（BA32-BA15）/10 CPM（BA30）時の最小コンプレッサー要件 29.3lpm (1.03cfm)
      周囲温度範囲 -10 - 60°C (14 - 140°F)
      流体/塗料
      最大吐出圧力 226bar (3278psi)
      ストローク長 68mm (2.68インチ)
      スプレーチップ最大径 0.45m (0.018")
      1サイクルあたりの吐出量 45 cc (1.54 fl oz)
      1サイクルあたりの吐出量 2.7 lpm (90.7 US fl oz)
      本体寸法
      重量（ポンプ単体） 10kg (22lb)
      重量（壁取付、サクションホース） 12.3kg (27.1lb)
      重量（台車取付、サクションホース） 23.5kg (51.8lb)
      重量（壁取付、ホッパー） 12.4kg (27.3lb)
      重量（台車取付、ホッパー） 23.6kg (52lb)
      本体寸法（台車取付） 543 x 527 x 999mm (21.38 x 20.74 x 39.33インチ)
      本体寸法（壁取付） 543 x 359 x 516mm (21.38 x 14.36 x 20.33インチ)
      1. サクションホース側または沈殿物/ポンプ吐出側のフィルター使用時
      2. サイクルあたりの吐出量 = 1サイクルあたりの塗料押しのけ量
      3. 水をテスト用の媒体とした場合の最大値。

      lpm: 分あたりのリットル fl oz/min: 分あたりの米液量オンス gpm: 分あたりの米ガロン CPM: 分あたりのサイクル数
  • パッケージの選択
    • パッケージの選択
      ポンプ構成 スプレーガン
      コード番号
      壁取付専用
      台車＆壁取付
      サクションホース
      ホッパー付き
      7.5m（24.6ft）のエア＆塗料ホース1
      塗料レギュレータ
      Sagola Mini Xtreme Mix スプレーガン
      固定式スプレーチップ
      BALTIC 15

      エアアシストエアレスピストンポンプ
      BA15-MXM-1340 ▲ ▲ △ ▲ ▲ ▲ 13/40
      BA15-MXM-1140 ▲ ▲ △ ▲ ▲ ▲ 11/40
      BALTIC 30

      エアアシストエアレスピストンポンプ
      BA30-MXM-1340 ▲ ▲ △ ▲ ▲ ▲ 13/40
      BA30-MXM-1140 ▲ ▲ △ ▲ ▲ ▲ 11/40
      BALTIC 32

      エアアシストエアレスピストンポンプ
      BA32-MXM-1340 ▲ ▲ △ ▲ ▲ ▲ 13/40
      BA32-MXM-1140 ▲ ▲ △ ▲ ▲ ▲ 11/40
      BALTIC 15

      Air Assisted Airless Piston Pump
      コード番号 BA15-MXM-1340
      壁取付専用
      台車＆壁取付 ▲
      サクションホース ▲
      ホッパー付き △
      7.5m（24.6ft）のエア＆塗料ホース1 ▲
      塗料レギュレータ ▲
      Sagola Mini Xtreme Mix スプレーガン ▲
      固定式スプレーチップ 13/40
      コード番号 BA15-MXM-1140
      壁取付専用
      台車＆壁取付 ▲
      サクションホース ▲
      ホッパー付き △
      7.5m（24.6ft）のエア＆塗料ホース1 ▲
      塗料レギュレータ ▲
      Sagola Mini Xtreme Mix スプレーガン ▲
      固定式スプレーチップ 11/40
      BALTIC 30

      Air Assisted Airless Piston Pump
      コード番号 BA30-MXM-1340
      壁取付専用
      台車＆壁取付 ▲
      サクションホース ▲
      ホッパー付き △
      7.5m（24.6ft）のエア＆塗料ホース1 ▲
      塗料レギュレータ ▲
      Sagola Mini Xtreme Mix スプレーガン ▲
      固定式スプレーチップ 13/40
      コード番号 BA30-MXM-1140
      壁取付専用
      台車＆壁取付 ▲
      サクションホース ▲
      ホッパー付き △
      7.5m（24.6ft）のエア＆塗料ホース1 ▲
      塗料レギュレータ ▲
      Sagola Mini Xtreme Mix スプレーガン ▲
      固定式スプレーチップ 11/40
      BALTIC 32

      Air Assisted Airless Piston Pump
      コード番号 BA32-MXM-1340
      壁取付専用
      台車＆壁取付 ▲
      サクションホース ▲
      ホッパー付き △
      7.5m（24.6ft）のエア＆塗料ホース1 ▲
      塗料レギュレータ ▲
      Sagola Mini Xtreme Mix スプレーガン ▲
      固定式スプレーチップ 13/40
      コード番号 BA32-MXM-1140
      壁取付専用
      台車＆壁取付 ▲
      サクションホース ▲
      ホッパー付き △
      7.5m（24.6ft）のエア＆塗料ホース1 ▲
      塗料レギュレータ ▲
      Sagola Mini Xtreme Mix スプレーガン ▲
      固定式スプレーチップ 11/40
  • ダウンロード
    • ダウンロード

        • Elcometer Balticエアアシストエアレスポンプ データシート

        • Elcometer Baltic 30 空気圧式ポンプ 取扱説明書

        • Elcometer Baltic 15-32 空気圧式ポンプ 取扱説明書

  • コード番号
    • コード番号
      Elcometer BALTICエアアシストエアレスポンプ
      • Elcometer Baltic 15 エアアシストエアレスピストンスプレーポンプ
        • コード番号 : PSP15AAA-T
      • Elcometer Baltic 30 エアアシストエアレスピストンスプレーポンプ
        • コード番号 : PSP30AAA-T
      • Elcometer Baltic 32 エアアシストエアレスピストンスプレーポンプ
        • コード番号 : PSP32AAA-T
      • Elcometer Baltic 15 エアアシストエアレスピストンスプレーポンプ - Sagola Mini Xtreme Mix スプレーガン - 13/40 固定式スプレーチップ
        • コード番号 : BA15-MXM-1340
      • Elcometer Baltic 15 エアアシストエアレスピストンスプレーポンプ - Sagola Mini Xtreme Mix スプレーガン - 11/40 固定式スプレーチップ
        • コード番号 : BA15-MXM-1140
      • Elcometer Baltic 30 エアアシストエアレスピストンスプレーポンプ - Sagola Mini Xtreme Mix スプレーガン - 13/40 固定式スプレーチップ
        • コード番号 : BA30-MXM-1340
      • Elcometer Baltic 30 エアアシストエアレスピストンスプレーポンプ - Sagola Mini Xtreme Mix スプレーガン - 11/40 固定式スプレーチップ
        • コード番号 : BA30-MXM-1140
      • Elcometer Baltic 32 エアアシストエアレスピストンスプレーポンプ - Sagola Mini Xtreme Mix スプレーガン - 13/40 固定式スプレーチップ
        • コード番号 : BA32-MXM-1340
      • Elcometer Baltic 32 エアアシストエアレスピストンスプレーポンプ - Sagola Mini Xtreme Mix スプレーガン - 11/40 固定式スプレーチップ
        • コード番号 : BA32-MXM-1140
  • アクセサリー
    • アクセサリー
      Elcometer BALTICエアアシストエアレスポンプ
      • コード番号: PT30090399
      • コード番号: PT56414036
      • コード番号: PT56414037
      • コード番号: PG35130202
      • コード番号: PG35130206
  • Home
  • Elcometer BALTICエアアシストエアレスポンプ

Elcometer BALTICエアアシストエアレスポンプ

Intro-Images

Elcometer Balticは、エアアシストスプレーで塗料を供給するエアアシストエアレスのピンストンポンプです。すばやく高品質な仕上がりが求められる木工や金属加工の現場に適しています。

要約

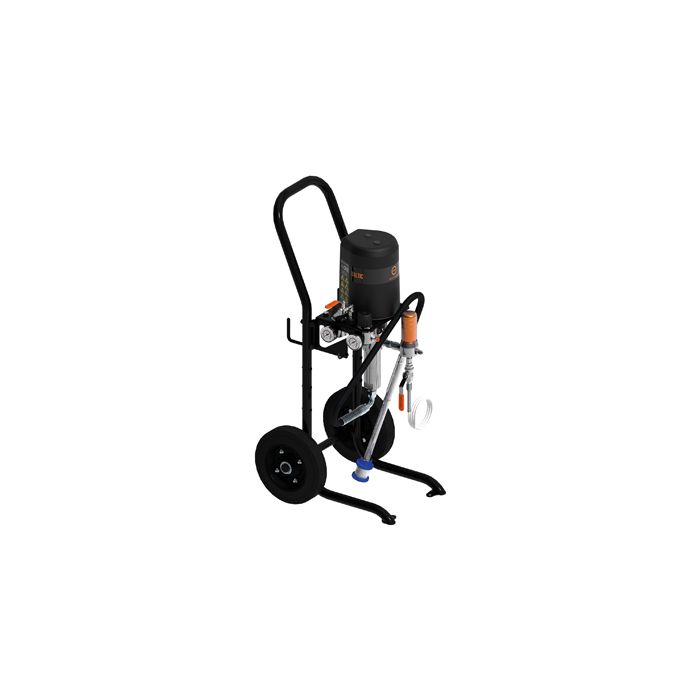

main product photo

Elcometer BALTICエアアシストエアレスポンプ

Elcometer BALTICは、エアアシストスプレーで塗料を供給するエアアシストエアレスのピンストンポンプです。すばやく高品質な仕上がりが求められる木工や金属加工の現場に適しています。

使いやすく、メンテナンスが簡単
使いやすさを形にしたElcometer Balticは、丈夫な自動増締のパッキン＆シールキット、フィルター、ボールやシートをすばやく保守または交換できるので、メンテナンスの時間が短縮されます。

高性能
Elcometer Balticの圧力比は15:1、30:1、または32:1。最大0.45mm（0.018インチ）の口径が大きいスプレーチップに対応し、パターン形状に優れ、長い塗料ホースも扱えるうえ、脈動を抑えて美しく仕上げます。

効率的で静音
Elcometer Balticは低エア消費量で、 コンプレッサーのランニングコストを削減できます。そのうえ静音なので、生産ラインに最適です。

汎用的

用途に応じて、台車または壁取付、サクションホースまたは重力式ホッパーを選択し、Sagola Mini Xtreme Mixスプレーガンと組み合わせてご利用ください。

システム内部に複数の粒子フィルター：サクションホース内、ポンプフィルター内、スプレーガン。

特長

Elcometer BALTICエアアシストエアレスポンプ

1) 低エア消費量のエアモーター、最大1.10cfm（31.12lpm）

2) 頑丈で、ポンプとスプレーガンの計器が読み取りやすい

3) ポンプとスプレーガンの高精度レギュレータ

4) 水性塗料と溶剤系塗料に対応した脈動防止チャンバーは、ステンレス製の100メッシュフィルターでスプレーチップの詰まりを防止し、滑らかなスプレー噴霧を実現

5) ウェットカップにアクセスしやすく、スロートシールポンプ液を確認可能

6) 炭化タングステン/ステンレス製のボールとシート、自動増締パッキンを備えた頑丈で耐久性の高いポンプ

7) 下部は標準的な工具で簡単に保守可能

8) 設置面積543mm x 527mm、ボルト止めで安定

9) 各ポンプを取り付ける台車は、人間工学に基づいた頑丈設計で、ホースやガン用のラックも付いているので、現場での移動が簡単

ブラケットとポンプを台車から取り外して、サクションホース付きの壁取付型にした場合、最大重量は12.3kg（27.1ポンド）





Key-Features_8

Elcometer BALTICは幅広い製品に適用可能...

Elcometer BALTICは溶剤系、水性など幅広い製品に適用することが出来ます

塗料
触媒硬化型木工用ラッカー酸触媒木工用ラッカー水性木工用ラッカー
UV硬化型木工用塗料屋外用塗料耐火塗料（等級b-s1、d0）
耐火酸触媒木工用ラッカーフローリング用ラッカー1液型エポキシ樹脂
1液型ポリウレタン樹脂防汚（1k）低粘度塗料水性エナメル塗料
ミリタリーグレード/バイオグレード塗料湿気硬化型ポリウレタン塗料防音塗料
UV硬化型ポリウレタン樹脂溶剤系ポリウレタン塗料-

アップグレードする Elcometer Baltic パッケージ

Elcometer BALTICエアアシストエアレスシリーズは、Sagola Mini Xtreme Mixスプレーガン、塗料レギュレータ、塗料＆エアホースキットを付属・装着した総合キットとして提供いたします。

Elcometer-BALTIC-Air-Assisted-Airless-Pumps-key-features
conjunto-manguera-baja-presion-01
Mini-Xtreme-part_number_1

1. Elcometer Baltic ポンプにつ

Elcometer Balticの各種ポンプは、壁取付式または台車式でご用意しています。塗料レギュレータとサクションホースが標準で付属しています。ホッパーは別売りです。

2. エアそして静的ホース

7.0m(22.9ft)のエアスプレー（低圧）システム用の保護カバー付き帯電防止エア＆塗料ホース。

3. Mini Xtreme Mix 圧送式スプレーガン

Sagola Mini Xtreme Mix圧送式スプレーガン。用途に応じてスプレーチップをお選びください。

ダウンロード

    • Elcometer Balticエアアシストエアレスポンプ データシート

    • Elcometer Baltic 30 空気圧式ポンプ 取扱説明書

    • Elcometer Baltic 15-32 空気圧式ポンプ 取扱説明書

仕様
Elcometer BALTICエアアシストエアレスポンプ
BALTIC 15 BALTIC 30 BALTIC 32
圧力比 15 : 1 30 : 1 32 : 1
最大塗料粒子径** 0.25mm (10mils) 0.25mm (10mils) 0.25mm (10mils)
流体温度範囲 4.4 - 60°C (40 - 140°F) 4.4 - 60°C (40 - 140°F) 4.4 - 60°C (40 - 140°F)
塗料吸込口 1/2インチ BSP （オス） 1/2インチ BSP （オス） 1/2インチ BSP （オス）
塗料吐出口 1/4インチ BSP （オス） 1/4インチ BSP （オス） 1/4インチ BSP （オス）
使用可能な塗料 溶剤系塗料、水性塗料 溶剤系塗料、水性塗料 溶剤系塗料、水性塗料
接液部の部品構成（ウェット）
シート ポリアミド ポリアミド ポリアミド
ボール ステンレス ステンレス ステンレス
ポンプ本体/シリンダー筐体 アルミニウム アルミニウム アルミニウム
ピストン 硬質クロムメッキステンレス 硬質クロムメッキステンレス 硬質クロムメッキステンレス
パッキンキット（上部および下部） ポリアミド ポリアミド ポリアミド
外装ポンプ部品（ドライ）
ポンプ本体/シリンダー筐体 アルミニウム アルミニウム アルミニウム
エア
空気圧力使用範囲 1-7bar (14-101psi) 1-7bar (14-101psi) 1-7bar (14-101psi)
エア消費量/100bar (1450psi) および 6.5 CPM (BA32-BA15) 10 CPM (BA30) 25.08lpm (0.89cfm) 31.12lpm (1.10cfm) 29.3lpm (1.03cfm)
最大吸気圧力 7bar (101psi) 7bar (101psi) 7bar (101psi)
吸気口 1/4インチ BSP 1/4インチ BSP 1/4インチ BSP
排気口/サイレンサーポート 1/4インチ BSP 1/4インチ BSP 1/4インチ BSP
100bar（1450psi）および6.5 CPM（BA32-BA15）/10 CPM（BA30）時の最小コンプレッサー要件 25.08lpm (0.89cfm) 31.12lpm (1.10cfm) 29.3lpm (1.03cfm)
周囲温度範囲 -10 - 60°C (14 - 140°F) -10 - 60°C (14 - 140°F) -10 - 60°C (14 - 140°F)
流体/塗料
最大吐出圧力 91bar (1320psi) 215bar (3118psi) 226bar (3278psi)
ストローク長 60mm (2.36インチ) 68mm (2.68インチ) 68mm (2.68インチ)
スプレーチップ最大径 0.45m (0.018") 0.33mm (0.013”) 0.45m (0.018")
1サイクルあたりの吐出量 45 cc (1.54 fl oz) 30 cc (1.05 fl oz) 45 cc (1.54 fl oz)
1サイクルあたりの吐出量 2.7 lpm (90.7 US fl oz) 1.8 lpm (61.44 fl oz) 2.7 lpm (90.7 US fl oz)
本体寸法
重量（ポンプ単体） 9.8kg (21.6lb) 8.2kg (18.1lb) 10kg (22lb)
重量（壁取付、サクションホース） 12.1kg (26.7lb) 10.5kg (23.1lb) 12.3kg (27.1lb)
重量（台車取付、サクションホース） 23.3kg (51.4b) 23kg (50.7lb) 23.5kg (51.8lb)
重量（壁取付、ホッパー） 12.2kg (26.9lb) 10.6kg (23.4lb) 12.4kg (27.3lb)
重量（台車取付、ホッパー） 23.4kg (51.6lb) 23.1kg (50.9lb) 23.6kg (52lb)
本体寸法（台車取付） 543 x 527 x 999mm (21.38 x 20.74 x 39.33インチ) 543 x 527 x 999mm (21.38 x 20.74 x 39.33インチ) 543 x 527 x 999mm (21.38 x 20.74 x 39.33インチ)
本体寸法（壁取付） 543 x 359 x 516mm (21.38 x 14.36 x 20.33インチ) 543 x 359 x 516mm (21.38 x 14.36 x 20.33インチ) 543 x 359 x 516mm (21.38 x 14.36 x 20.33インチ)
BALTIC 15
圧力比 15 : 1
最大塗料粒子径** 0.25mm (10mils)
流体温度範囲 4.4 - 60°C (40 - 140°F)
塗料吸込口 1/2インチ BSP （オス）
塗料吐出口 1/4インチ BSP （オス）
使用可能な塗料 溶剤系塗料、水性塗料
接液部の部品構成（ウェット）
シート ポリアミド
ボール ステンレス
ポンプ本体/シリンダー筐体 アルミニウム
ピストン 硬質クロムメッキステンレス
パッキンキット（上部および下部） ポリアミド
外装ポンプ部品（ドライ）
ポンプ本体/シリンダー筐体 アルミニウム
エア
空気圧力使用範囲 1-7bar (14-101psi)
エア消費量/100bar (1450psi) および 6.5 CPM (BA32-BA15) 10 CPM (BA30) 25.08lpm (0.89cfm)
最大吸気圧力 7bar (101psi)
吸気口 1/4インチ BSP
排気口/サイレンサーポート 1/4インチ BSP
100bar（1450psi）および6.5 CPM（BA32-BA15）/10 CPM（BA30）時の最小コンプレッサー要件 25.08lpm (0.89cfm)
周囲温度範囲 -10 - 60°C (14 - 140°F)
流体/塗料
最大吐出圧力 91bar (1320psi)
ストローク長 60mm (2.36インチ)
スプレーチップ最大径 0.45m (0.018")
1サイクルあたりの吐出量 45 cc (1.54 fl oz)
1サイクルあたりの吐出量 2.7 lpm (90.7 US fl oz)
本体寸法
重量（ポンプ単体） 9.8kg (21.6lb)
重量（壁取付、サクションホース） 12.1kg (26.7lb)
重量（台車取付、サクションホース） 23.3kg (51.4b)
重量（壁取付、ホッパー） 12.2kg (26.9lb)
重量（台車取付、ホッパー） 23.4kg (51.6lb)
本体寸法（台車取付） 543 x 527 x 999mm (21.38 x 20.74 x 39.33インチ)
本体寸法（壁取付） 543 x 359 x 516mm (21.38 x 14.36 x 20.33インチ)
BALTIC 30
圧力比 30 : 1
最大塗料粒子径** 0.25mm (10mils)
流体温度範囲 4.4 - 60°C (40 - 140°F)
塗料吸込口 1/2インチ BSP （オス）
塗料吐出口 1/4インチ BSP （オス）
使用可能な塗料 溶剤系塗料、水性塗料
接液部の部品構成（ウェット）
シート ポリアミド
ボール ステンレス
ポンプ本体/シリンダー筐体 アルミニウム
ピストン 硬質クロムメッキステンレス
パッキンキット（上部および下部） ポリアミド
外装ポンプ部品（ドライ）
ポンプ本体/シリンダー筐体 アルミニウム
エア
空気圧力使用範囲 1-7bar (14-101psi)
エア消費量/100bar (1450psi) および 6.5 CPM (BA32-BA15) 10 CPM (BA30) 31.12lpm (1.10cfm)
最大吸気圧力 7bar (101psi)
吸気口 1/4インチ BSP
排気口/サイレンサーポート 1/4インチ BSP
100bar（1450psi）および6.5 CPM（BA32-BA15）/10 CPM（BA30）時の最小コンプレッサー要件 31.12lpm (1.10cfm)
周囲温度範囲 -10 - 60°C (14 - 140°F)
流体/塗料
最大吐出圧力 215bar (3118psi)
ストローク長 68mm (2.68インチ)
スプレーチップ最大径 0.33mm (0.013”)
1サイクルあたりの吐出量 30 cc (1.05 fl oz)
1サイクルあたりの吐出量 1.8 lpm (61.44 fl oz)
本体寸法
重量（ポンプ単体） 8.2kg (18.1lb)
重量（壁取付、サクションホース） 10.5kg (23.1lb)
重量（台車取付、サクションホース） 23kg (50.7lb)
重量（壁取付、ホッパー） 10.6kg (23.4lb)
重量（台車取付、ホッパー） 23.1kg (50.9lb)
本体寸法（台車取付） 543 x 527 x 999mm (21.38 x 20.74 x 39.33インチ)
本体寸法（壁取付） 543 x 359 x 516mm (21.38 x 14.36 x 20.33インチ)
BALTIC 32
圧力比 32 : 1
最大塗料粒子径** 0.25mm (10mils)
流体温度範囲 4.4 - 60°C (40 - 140°F)
塗料吸込口 1/2インチ BSP （オス）
塗料吐出口 1/4インチ BSP （オス）
使用可能な塗料 溶剤系塗料、水性塗料
接液部の部品構成（ウェット）
シート ポリアミド
ボール ステンレス
ポンプ本体/シリンダー筐体 アルミニウム
ピストン 硬質クロムメッキステンレス
パッキンキット（上部および下部） ポリアミド
外装ポンプ部品（ドライ）
ポンプ本体/シリンダー筐体 アルミニウム
エア
空気圧力使用範囲 1-7bar (14-101psi)
エア消費量/100bar (1450psi) および 6.5 CPM (BA32-BA15) 10 CPM (BA30) 29.3lpm (1.03cfm)
最大吸気圧力 7bar (101psi)
吸気口 1/4インチ BSP
排気口/サイレンサーポート 1/4インチ BSP
100bar（1450psi）および6.5 CPM（BA32-BA15）/10 CPM（BA30）時の最小コンプレッサー要件 29.3lpm (1.03cfm)
周囲温度範囲 -10 - 60°C (14 - 140°F)
流体/塗料
最大吐出圧力 226bar (3278psi)
ストローク長 68mm (2.68インチ)
スプレーチップ最大径 0.45m (0.018")
1サイクルあたりの吐出量 45 cc (1.54 fl oz)
1サイクルあたりの吐出量 2.7 lpm (90.7 US fl oz)
本体寸法
重量（ポンプ単体） 10kg (22lb)
重量（壁取付、サクションホース） 12.3kg (27.1lb)
重量（台車取付、サクションホース） 23.5kg (51.8lb)
重量（壁取付、ホッパー） 12.4kg (27.3lb)
重量（台車取付、ホッパー） 23.6kg (52lb)
本体寸法（台車取付） 543 x 527 x 999mm (21.38 x 20.74 x 39.33インチ)
本体寸法（壁取付） 543 x 359 x 516mm (21.38 x 14.36 x 20.33インチ)
1. サクションホース側または沈殿物/ポンプ吐出側のフィルター使用時
2. サイクルあたりの吐出量 = 1サイクルあたりの塗料押しのけ量
3. 水をテスト用の媒体とした場合の最大値。

lpm: 分あたりのリットル fl oz/min: 分あたりの米液量オンス gpm: 分あたりの米ガロン CPM: 分あたりのサイクル数
パッケージの選択
ポンプ構成 スプレーガン
コード番号
壁取付専用
台車＆壁取付
サクションホース
ホッパー付き
7.5m（24.6ft）のエア＆塗料ホース1
塗料レギュレータ
Sagola Mini Xtreme Mix スプレーガン
固定式スプレーチップ
BALTIC 15

エアアシストエアレスピストンポンプ
BA15-MXM-1340 ▲ ▲ △ ▲ ▲ ▲ 13/40
BA15-MXM-1140 ▲ ▲ △ ▲ ▲ ▲ 11/40
BALTIC 30

エアアシストエアレスピストンポンプ
BA30-MXM-1340 ▲ ▲ △ ▲ ▲ ▲ 13/40
BA30-MXM-1140 ▲ ▲ △ ▲ ▲ ▲ 11/40
BALTIC 32

エアアシストエアレスピストンポンプ
BA32-MXM-1340 ▲ ▲ △ ▲ ▲ ▲ 13/40
BA32-MXM-1140 ▲ ▲ △ ▲ ▲ ▲ 11/40
BALTIC 15

Air Assisted Airless Piston Pump
コード番号 BA15-MXM-1340
壁取付専用
台車＆壁取付 ▲
サクションホース ▲
ホッパー付き △
7.5m（24.6ft）のエア＆塗料ホース1 ▲
塗料レギュレータ ▲
Sagola Mini Xtreme Mix スプレーガン ▲
固定式スプレーチップ 13/40
コード番号 BA15-MXM-1140
壁取付専用
台車＆壁取付 ▲
サクションホース ▲
ホッパー付き △
7.5m（24.6ft）のエア＆塗料ホース1 ▲
塗料レギュレータ ▲
Sagola Mini Xtreme Mix スプレーガン ▲
固定式スプレーチップ 11/40
BALTIC 30

Air Assisted Airless Piston Pump
コード番号 BA30-MXM-1340
壁取付専用
台車＆壁取付 ▲
サクションホース ▲
ホッパー付き △
7.5m（24.6ft）のエア＆塗料ホース1 ▲
塗料レギュレータ ▲
Sagola Mini Xtreme Mix スプレーガン ▲
固定式スプレーチップ 13/40
コード番号 BA30-MXM-1140
壁取付専用
台車＆壁取付 ▲
サクションホース ▲
ホッパー付き △
7.5m（24.6ft）のエア＆塗料ホース1 ▲
塗料レギュレータ ▲
Sagola Mini Xtreme Mix スプレーガン ▲
固定式スプレーチップ 11/40
BALTIC 32

Air Assisted Airless Piston Pump
コード番号 BA32-MXM-1340
壁取付専用
台車＆壁取付 ▲
サクションホース ▲
ホッパー付き △
7.5m（24.6ft）のエア＆塗料ホース1 ▲
塗料レギュレータ ▲
Sagola Mini Xtreme Mix スプレーガン ▲
固定式スプレーチップ 13/40
コード番号 BA32-MXM-1140
壁取付専用
台車＆壁取付 ▲
サクションホース ▲
ホッパー付き △
7.5m（24.6ft）のエア＆塗料ホース1 ▲
塗料レギュレータ ▲
Sagola Mini Xtreme Mix スプレーガン ▲
固定式スプレーチップ 11/40
コード番号
Elcometer BALTICエアアシストエアレスポンプ
  • Elcometer Baltic 15 エアアシストエアレスピストンスプレーポンプ
    • コード番号 : PSP15AAA-T
  • Elcometer Baltic 30 エアアシストエアレスピストンスプレーポンプ
    • コード番号 : PSP30AAA-T
  • Elcometer Baltic 32 エアアシストエアレスピストンスプレーポンプ
    • コード番号 : PSP32AAA-T
  • Elcometer Baltic 15 エアアシストエアレスピストンスプレーポンプ - Sagola Mini Xtreme Mix スプレーガン - 13/40 固定式スプレーチップ
    • コード番号 : BA15-MXM-1340
  • Elcometer Baltic 15 エアアシストエアレスピストンスプレーポンプ - Sagola Mini Xtreme Mix スプレーガン - 11/40 固定式スプレーチップ
    • コード番号 : BA15-MXM-1140
  • Elcometer Baltic 30 エアアシストエアレスピストンスプレーポンプ - Sagola Mini Xtreme Mix スプレーガン - 13/40 固定式スプレーチップ
    • コード番号 : BA30-MXM-1340
  • Elcometer Baltic 30 エアアシストエアレスピストンスプレーポンプ - Sagola Mini Xtreme Mix スプレーガン - 11/40 固定式スプレーチップ
    • コード番号 : BA30-MXM-1140
  • Elcometer Baltic 32 エアアシストエアレスピストンスプレーポンプ - Sagola Mini Xtreme Mix スプレーガン - 13/40 固定式スプレーチップ
    • コード番号 : BA32-MXM-1340
  • Elcometer Baltic 32 エアアシストエアレスピストンスプレーポンプ - Sagola Mini Xtreme Mix スプレーガン - 11/40 固定式スプレーチップ
    • コード番号 : BA32-MXM-1140

アクセサリー
Elcometer BALTICエアアシストエアレスポンプ
  • コード番号: PT30090399
  • コード番号: PT56414036
  • コード番号: PT56414037
  • コード番号: PG35130202
  • コード番号: PG35130206
