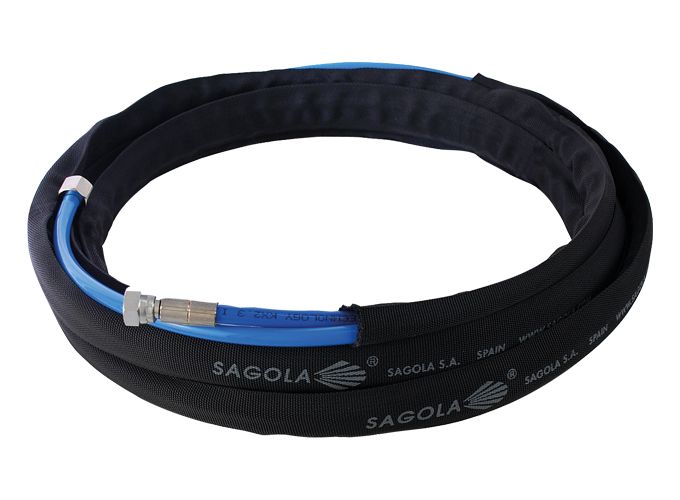

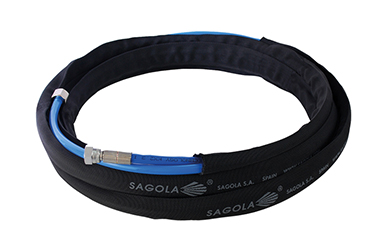

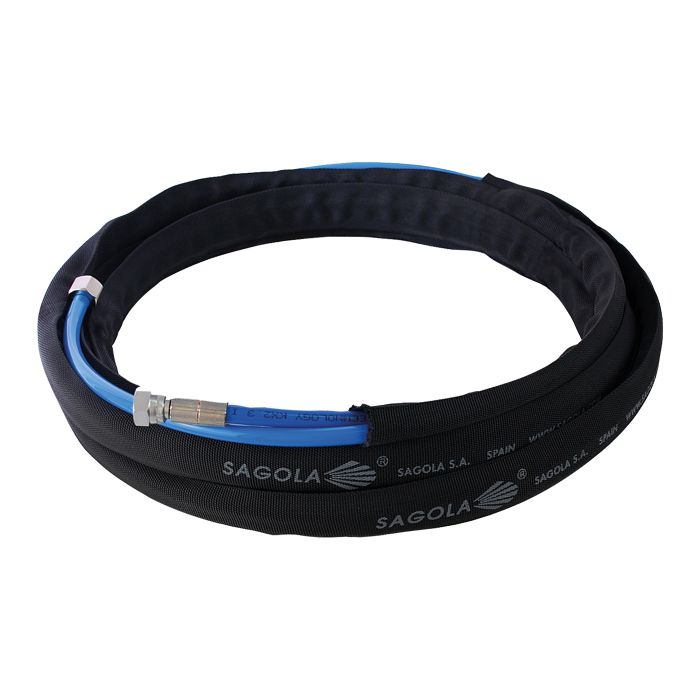

Manguera combinada de aire y producto Sagola para sistemas asistidos por aire sin aire
Manguera combinada de aire y producto para sistemas de pintado mixto.
- Resumen
-
Resumen
-
Manguera de aire (azul): Poliuretano, DI: 6 mm x DE:
8 mm (compatible con conector rápido de 8 mm)
• Manguera de producto (azul): DI: 4 mm x DE: 10,4 mm con adaptador hembra de 1/4”
• Funda protectora: Poliéster negro
• Compatible con sistemas airless asistidos por aire como Elcometer Baltic, Elcometer Riga V y Elcometer Riga H
-
- Información técnica
-
Características TécnicasManguera combinada de aire y producto Sagola para sistemas asistidos por aire sin aire
Manguera de producto Manguera de aire Funda protectora Presión de trabajo 18bar (261psi) 20bar (290psi) - Presión de rotura - 60bar (870psi) - Rango de temperatura -20°C (-4°F) to 60°C (140°F) -40°C to 120°C (-40°F to 248°F) -60°C (-76°F) to 125°C (257°F) Dimensiones (I/D x O/D) 4 / 10,4mm (0,16 x 0,41”) 6 / 8mm (0.24 x 0.31”) - Material (interior) Poliamida PA12 EPDM Poliéster Material (exterior) Poliamida PA12 Refuerzo Textil Poliéster Color Azul Azul Negro Antiestática - Si - Conexiones 6,35mm (1/4”) F BSP 6,35mm (1/4”) Weiblich BSP - Normativa DIN 73378 97/23/CE
UNE - EN 559RoHS, ISO 6945, MSHA
-
- GUÍA DE APLICACIÓN
-
GUÍA DE APLICACIÓNManguera combinada de aire y producto Sagola para sistemas asistidos por aire sin aire
Producto Sistema Calderín de presión Bombas Referencia Longitud EstándarDensoAdhesivoAbrasivoAerográficoAirless asistido por aireAirlessElcometer P2-5TElcometer P10TElcometer P10TSElcometer P25T & P50TElcometer P30B & P60BElcometer KaraElcometer Kara - 40AElcometer BalticElcometer RigaElcometer TyphoonElcometer HudsonPT56414036 7m (22.9 ft) PT56414037 11m (36.1ft) Referencia PT56414036 Hoses PN Length 7m (22.9 ft) Estándar Denso Adhesivo Abrasivo Aerográfico Airless asistido por aire Airless Elcometer P2-5T Elcometer P10T Elcometer P10TS Elcometer P25T & P50T Elcometer P30B & P60B Elcometer Kara Elcometer Kara - 40A Elcometer Baltic Elcometer Riga Elcometer Typhoon Elcometer Hudson Referencia PT56414037 Hoses PN Length 11m (36.1ft) Estándar Denso Adhesivo Abrasivo Aerográfico Airless asistido por aire Airless Elcometer P2-5T Elcometer P10T Elcometer P10TS Elcometer P25T & P50T Elcometer P30B & P60B Elcometer Kara Elcometer Kara - 40A Elcometer Baltic Elcometer Riga Elcometer Typhoon Elcometer Hudson
-
- Normas
-
NormasManguera combinada de aire y producto Sagola para sistemas asistidos por aire sin aire
Manguera de producto : DIN 73378
Manguera de aire: 97/23/CE UNE - EN 559
Funda protectora: RoHS, ISO 6945, MSHA
-
- Referencia
-
ReferenciaManguera combinada de aire y producto Sagola para sistemas asistidos por aire sin aire
-
Manguera combinada de aire y producto con funda protectora; 7 m (22,9 ft)- Referencia : PT56414036
-
Manguera combinada de aire y producto con funda protectora; 11m (36,1ft)- Referencia : PT56414037
-
-
Manguera combinada de aire y producto Sagola para sistemas asistidos por aire sin aire
Manguera combinada de aire y producto para sistemas de pintado mixto.
Resumen
Manguera combinada de aire y producto Sagola para sistemas asistidos por aire sin aire
Manguera de aire (azul): Poliuretano, DI: 6 mm x DE:
8 mm (compatible con conector rápido de 8 mm)
• Manguera de producto (azul): DI: 4 mm x DE: 10,4 mm con adaptador hembra de 1/4”
• Funda protectora: Poliéster negro
• Compatible con sistemas airless asistidos por aire como Elcometer Baltic, Elcometer Riga V y Elcometer Riga H
Características Técnicas
Manguera combinada de aire y producto Sagola para sistemas asistidos por aire sin aire
| Manguera de producto | Manguera de aire | Funda protectora | |
| Presión de trabajo | 18bar (261psi) | 20bar (290psi) | - |
| Presión de rotura | - | 60bar (870psi) | - |
| Rango de temperatura | -20°C (-4°F) to 60°C (140°F) | -40°C to 120°C (-40°F to 248°F) | -60°C (-76°F) to 125°C (257°F) |
| Dimensiones (I/D x O/D) | 4 / 10,4mm (0,16 x 0,41”) | 6 / 8mm (0.24 x 0.31”) | - |
| Material (interior) | Poliamida PA12 | EPDM | Poliéster |
| Material (exterior) | Poliamida PA12 | Refuerzo Textil | Poliéster |
| Color | Azul | Azul | Negro |
| Antiestática | - | Si | - |
| Conexiones | 6,35mm (1/4”) F BSP | 6,35mm (1/4”) Weiblich BSP | - |
| Normativa | DIN 73378 | 97/23/CE UNE - EN 559 |
RoHS, ISO 6945, MSHA |
GUÍA DE APLICACIÓN
Manguera combinada de aire y producto Sagola para sistemas asistidos por aire sin aire
| Producto | Sistema | Calderín de presión | Bombas | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Referencia | Longitud |
Estándar
|
Denso
|
Adhesivo
|
Abrasivo
|
Aerográfico
|
Airless asistido por aire
|
Airless
|
Elcometer P2-5T
|
Elcometer P10T
|
Elcometer P10TS
|
Elcometer P25T & P50T
|
Elcometer P30B & P60B
|
Elcometer Kara
|
Elcometer Kara - 40A
|
Elcometer Baltic
|
Elcometer Riga
|
Elcometer Typhoon
|
Elcometer Hudson
|
| PT56414036 | 7m (22.9 ft) | ||||||||||||||||||
| PT56414037 | 11m (36.1ft) | ||||||||||||||||||
| Referencia | PT56414036 |
| Hoses PN Length | 7m (22.9 ft) |
| Estándar | |
| Denso | |
| Adhesivo | |
| Abrasivo | |
| Aerográfico | |
| Airless asistido por aire | |
| Airless | |
| Elcometer P2-5T | |
| Elcometer P10T | |
| Elcometer P10TS | |
| Elcometer P25T & P50T | |
| Elcometer P30B & P60B | |
| Elcometer Kara | |
| Elcometer Kara - 40A | |
| Elcometer Baltic | |
| Elcometer Riga | |
| Elcometer Typhoon | |
| Elcometer Hudson | |
| Referencia | PT56414037 |
| Hoses PN Length | 11m (36.1ft) |
| Estándar | |
| Denso | |
| Adhesivo | |
| Abrasivo | |
| Aerográfico | |
| Airless asistido por aire | |
| Airless | |
| Elcometer P2-5T | |
| Elcometer P10T | |
| Elcometer P10TS | |
| Elcometer P25T & P50T | |
| Elcometer P30B & P60B | |
| Elcometer Kara | |
| Elcometer Kara - 40A | |
| Elcometer Baltic | |
| Elcometer Riga | |
| Elcometer Typhoon | |
| Elcometer Hudson |
Normas
Manguera combinada de aire y producto Sagola para sistemas asistidos por aire sin aire
Manguera de producto : DIN 73378
Manguera de aire: 97/23/CE UNE - EN 559
Funda protectora: RoHS, ISO 6945, MSHA
Referencia
Manguera combinada de aire y producto Sagola para sistemas asistidos por aire sin aire
-
Manguera combinada de aire y producto con funda protectora; 7 m (22,9 ft)
- Referencia : PT56414036
-
Manguera combinada de aire y producto con funda protectora; 11m (36,1ft)
- Referencia : PT56414037
