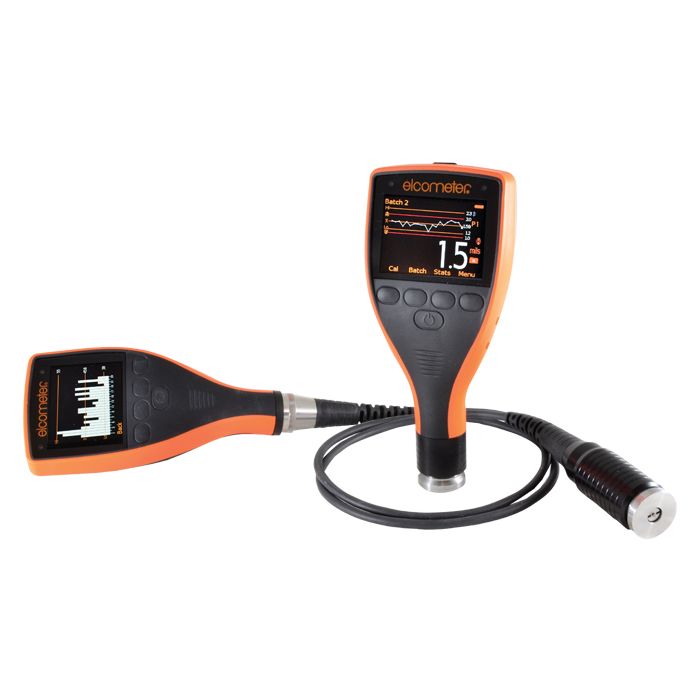

Medidor digital de perfil de superficie Elcometer 224
- Revestimientos protectores


Ei Medidor digital de perfil de superficie Elcometer 224 ofrece lo último en tecnología de medición de perfil de superficie para medir el perfil en superficies planas o curvas.
Medidor digital de perfil de superficie Elcometer 224
- Revestimientos protectores


Ei Medidor digital de perfil de superficie Elcometer 224 ofrece lo último en tecnología de medición de perfil de superficie para medir el perfil en superficies planas o curvas.

Preciso
- Puede ser usado en conformidad con Normas Nacionales e Internacionales
- Mediciones estables aunque haya cambios de temperatura
- Estadísticas son calculadas y mostradas en tiempo real
- Formato en vivo y grafica de lote de lecturas para análisis inmediato
- Precisión de medición de ±5%

Potente
- Punta de carburo de tungsteno resistente reemplazable por el usuario - se puede utilizar durante un máximo de 20.000 lecturas
- Salida de datos USB y Bluetooth® a iPhone o dispositivos Android™
- Mide perfiles de hasta 500μm (20mils)
- Revisión de lote de datos o las ultimas 20 lecturas en formato de gráfica
- Opciones de sonda integral y separada para superficies planas y convexas1/li>

Eficaz
- Rápido nivel de lecturas de mas de 50 por minuto
- Versiones de sonda Integral y separada para adaptarse a su aplicación
- Identificación de lotes alfanumérica
- Compatible con ElcoMaster® y ElcoMaster® App Móvil
- Modo de ahorro de energía con despertador de un golpe o toquez
Resumen

Medidor digital de perfil de superficie Elcometer 224
-
Medición rápida y fiable de perfil de superficie pico-valle
-
Mida con precisión el perfil de superficies planas o curvas de hasta 500μm (20mils)
-
Mide la altura media pico-valle y la altura media máxima pico-valle
-
Diseñado como instrumento de mano portátil y resistente, idóneo para el trabajo de campo
El Elcometer 224 esta disponible en 2 modelos diferentes: El Modelo B y el Modelo T. Cada medidor provee al usuario de un incremento en funcionalidad - desde el nivel de entrada Elcometer 224 Modelo B hasta el modelo superior de la gama de Elcometer 224 Modelo T, con memoria, lotes alfanuméricos y comunicación Bluetooth®. Sondas estándar y blindadas están disponibles para los modelos separados, dando aun mayor flexibilidad de medición. Las sondas Elcometer de perfil de superficie son suministradas con un plato de vidrio cero , laminillas de calibración (valores nominales 125μm (5,0mils) y 508μm (20mils)) y certificado de prueba de Elcometer.
-
Medidor digital de perfil de superficie Elcometer 224 - Manual de instrucciones
-
Medidor digital de perfil de superficie convexas Elcometer 224 - Manual de instrucciones
-
Medidor digital de perfil de superficie Elcometer 224 - Hoja de datos
-
Medidor digital de perfil de superficie Elcometer 224 Modelo B Declaración de conformidad
-
Medidor digital de perfil de superficie Elcometer 224 Modelo T Declaración de conformidad
Características más importantes
Medidor digital de perfil de superficie Elcometer 224

Fácil de usar
- Teclas grandes, ideales para un uso con guantes
- Menú sencillo en varios idiomas
- Pantalla color LCD de alto contraste con autorotación
- Indicadores de limite de lectura minima y máxima
- Calibrado en la fábrica para un uso inmediato

Resistente
- Sellado, resistente a prueba de golpes
- Resistente al polvo y al agua, equivalente a IP64
- Adecuado para un uso en ambientes difíciles
- Pantalla resistente a los rayones y a los solventes
- Construcción del medidor y de la sonda duradera

Fiabilidad
- Mediciones repetibles y reproducibles
- Medidor con 2 años de garantía
- Suministrado con certificados de prueba completamente trazables
- Lecturas por lotes e individuales con estampado de fecha y hora
3 Modos de Medición
Sea cual sea el método de prueba o el estándar que utilice, el medidor digital de perfil de superficie Elcometer 224 dispone de una gama de modos de medición fáciles de utilizar.
Modo Personalizado
En modo Personalizado, simplemente seleccione la toma de 5 o 10 lecturas por medición y después especifique la medición media, la más alta o la más baja de cada conjunto de lecturas para que se muestre y se guarde en la memoria de lote2.
Modo Estándares
Seleccione el estándar internacional con el que va a trabajar y el Elcometer 224 ajustará automáticamente el método de recogida de datos. Al seleccionar ASTM D 4417, puede elegir incluso si el medidor debe almacenar como medición la lectura media o la más alta.
Modo Inmediato
Tome mediciones pico-valle individuales y guárdelas en la memoria de lote2. El Elcometer 224 calcula y muestra automáticamente estadísticas clave mientras se realiza la inspección, además de permitirle establecer límites para que el medidor emita una alarma cuando la lectura quede fuera del rango aceptable definido.

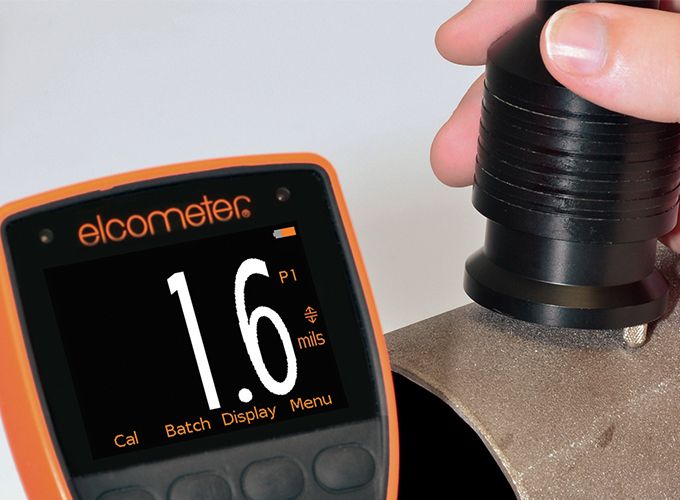

Medición del perfil de superficie

1. Asegúrese de que la sonda está a 90° con respecto al sustrato para garantizar lecturas precisas y calibrar el medidor sobre un azulejo de vidrio cero.
2. Para tomar una medición puntual, tome 5 o 10 lecturas en un área de 100mm (4”) de diámetro.
3. La medición mostrada es la altura media pico-valle o la lectura máxima de las 5 o 10 lecturas, dependiendo del modo de medición seleccionado.
4. Para establecer el perfil de superficie medio de un área, registre 5 mediciones puntuales para cada área de 1 x 1m (3 x 3 pies).
Conectividad Inalámbrica

Transfiera al instante lecturas, estadísticas y límites mediante USB o Bluetooth® a su PC o dispositivo móvil, empleando ElcoMaster® o su propia aplicación de software para crear informes de inspección profesionales en unos minutos.
El Elcometer 224 ofrece lo más reciente en tecnología de medición de perfil de superficie.
1Compatible con iPod, iPhone y iPad
2 Numero de patente: GB2505193, US9261345
3 La garantía del Elcometer 224 puede ampliarse durante 60 días desde la fecha de compra y de forma gratuita a 2 años. Las sondas Elcometer 224 están cubiertas por una garantía de 1 año.
4 Solo modelo T
Modelo B | Modelo T | |
Mediciones rápidas y precisas; más de 50 por minuto1 |
|
|
Mediciones repetibles y reproducibles |
|
|
Estructura de menús fácil de usar; en más de 30 idiomas |
|
|
Robusto, resistente al agua, al polvo y a los golpes; equivalente al IP64 |
|
|
Pantalla a color brillante; con luz de fondo permanente |
|
|
Pantalla resistente a ralladuras y solventes; 2,4” (6cm) TFT |
|
|
Teclas grandes con buena reactividad |
|
|
Superficies Planas y Convexas2 |
|
|
Toma de alimentación USB; a través de un PC |
|
|
Certificado de prueba |
|
|
2 años de garantía3 |
|
|
Pantalla auto-rotativa; 0°, 90°, 180° y 270° |
|
|
Sensor de luz ambiental; con brillo automático ajustable |
|
|
Modo iluminación de emergencia |
|
|
Actualización del programa del medidor4; con el programa ElcoMaster® |
|
|
Data Output |
|
|
Toma USB; a computadora |
|
|
Bluetooth®: a ordenador, dispositivos Android™ e iOS5 |
|
|
Estadísticas en Pantalla |
|
|
Cantidad de mediciones; η, Media; x, Desviación estándar; σ, Lectura máxima; Hi, Lectura mínima; Lo, Coeficiente de variación; CV% |
|
|
Limites de valor máximo y mínimo; alarmas auditivas y visuales definibles |
|
|
Mediciones superiores al limite máximo; |
|
|
Mediciones inferiores al limite mínimo; |
|
|
Programa ElcoMaster® y cable USB |
|
|
Sello de hora y fecha por cada lectura |
|
|
Protectores de pantalla reemplazables |
|
|
Estuche de protección |
|
|
Maletín de transporte de plástico |
|
|
Instrucciones de calibración en la pantalla; en + de 30 idiomas |
|
|
Rango de medición |
0-500μm (0-20mils)
|
0-500μm (0-20mils)
|
Numero de lotes |
|
2.500
|
Memoria del medidor; número de lecturas |
últimas 5
|
150.000
|
Borrar última lectura6 |
|
|
Limites; alertas de audio y visuales de medición conforme/no conforme definibles |
|
|
Limites específicos para el medidor (m) o medidor y lote (ml) |
|
ml
|
Tipos de lote; normal, media calculada |
|
|
Revisar, modificar y borrar lotes |
|
|
Copiar lotes y ajustes de calibración |
|
|
Nombres de lote alfanuméricos; definibles en el medidor |
|
|
Modo tamaño fijo de lote; con conexión del lote |
|
|
Gráfica de tendencia; últimas 20 lecturas |
|
|
Revisar grafica de lote |
|
|
1 Hasta 25 lecturas por minuto con la sonda convexa
2 Numero de patente: GB2505193, US9261345
3 La garantía del Elcometer 224 puede ampliarse durante 60 días desde la fecha de compra y de forma gratuita a 2 años a través de www.elcometer.com
4 Conexión Internet necesaria
5 Visite www.elcometer.com/sdk para averiguar cómo integrar productos con certificado MFi de Elcometer en su aplicación
6 Hasta las ultimas 5 lecturas pueden ser borradas. (Modelo B)
Referencia | Descripción | Certificado | |
Calibre integral | Calibre separado1 | ||
E224C-BI | E224C-BS | Elcometer 224 Modelo B Medidor de Perfil de Superficie Digital Integrado | ![]() |
E224C-TI | E224C-TS | Elcometer 224 Modelo T Medidor de Perfil de Superficie Digital Integrado | ![]() |
Características de la pantalla | Pantalla TFT color QVGA de 2,4” (6cm), 320 x 240 pixeles | ||
Tipo de pila | 2 pilas AA; también pueden utilizarse pilas recargables | ||
Vida de las pilas | 24 horas de uso continuo tomando una medición por segundo2 | ||
Espacio mínimo para cabezal | Integrada: 185mm (7,3”) Separada: See probe technical specification |
||
Dimensiones | Integrada: 168 x 73 x 37mm (5,61 x 2,87 x 1,46”) Separada: 141 x 73 x 37mm (5,55 x 2,87 x 1,46”) |
||
Peso | Integrada Peso del medidor (pilas incluidas): 218g (7,69oz) Separada Peso del medidor (pilas incluidas): 161g (5,68oz) |
||
Rango de medición | 0-500μm (0-20mils) | ||
Punta de la Sonda | Punta de carburo de tungsteno angulo 60° | ||
Radio de la punta | 50μm (2mil) | ||
Temperatura de funcionamiento | -10 a 50°C (14 a 122°F) | ||
Temperatura de Almacenaje | -10 a 60°C (14 a 140°F) | ||
Precisión3 | ±5% a ±5μm (±0,2mil) | ||
Resolución | 1μm (0,1mil) | ||
Lista de empaque | Medidor Elcometer 224, azulejo de vidrio cero4, 2 x laminillas de calibración4, correa de muñeca, estuche plástico de transporte (T), caja de protección protector de pantalla, tapa protectora de la sonda4, 2 x pilas AA, certificado de prueba, instrucciones de operación, cable USB (T) y Software ElcoMaster® (T) |
Calibre integral | Calibre separado1 | Descripción |
E224C-BI | E224C-BS | Elcometer 224 Modelo B Medidor de Perfil de Superficie Digital Integrado |
Certificado | ![]() |
|
E224C-TI | E224C-TS | Elcometer 224 Modelo T Medidor de Perfil de Superficie Digital Integrado |
Certificado | ![]() |
|
Características de la pantalla | Pantalla TFT color QVGA de 2,4” (6cm), 320 x 240 pixeles | |
Tipo de pila | 2 pilas AA; también pueden utilizarse pilas recargables | |
Vida de las pilas | 24 horas de uso continuo tomando una medición por segundo2 | |
Espacio mínimo para cabezal | Integrada: 185mm (7,3”) Separada: See probe technical specification |
|
Dimensiones | Integrada: 168 x 73 x 37mm (5,61 x 2,87 x 1,46”) Separada: 141 x 73 x 37mm (5,55 x 2,87 x 1,46”) |
|
Peso | Integrada Peso del medidor (pilas incluidas): 218g (7,69oz) Separada Peso del medidor (pilas incluidas): 161g (5,68oz) |
|
Rango de medición | 0-500μm (0-20mils) | |
Punta de la Sonda | Punta de carburo de tungsteno angulo 60° | |
Radio de la punta | 50μm (2mil) | |
Temperatura de funcionamiento | -10 a 50°C (14 a 122°F) | |
Temperatura de Almacenaje | -10 a 60°C (14 a 140°F) | |
Precisión3 | ±5% a ±5μm (±0,2mil) | |
Resolución | 1μm (0,1mil) | |
Lista de empaque | Medidor Elcometer 224, azulejo de vidrio cero4, 2 x laminillas de calibración4, correa de muñeca, estuche plástico de transporte (T), caja de protección protector de pantalla, tapa protectora de la sonda4, 2 x pilas AA, certificado de prueba, instrucciones de operación, cable USB (T) y Software ElcoMaster® (T) |
2Empleando la configuración predeterminada y pilas de litio; puede variar con pilas alcalinas o recargables
3 Elegir el valor el más grande
4 Para medidores separados, las laminillas de prueba, azulejo de vidrio cero y tapa de protección son suministrados con la sonda separada
ASTM D 4417-B, SANS 5772, SSPC PA 17, US Navy NSI 009-32, US Navy PPI 63101-000
-

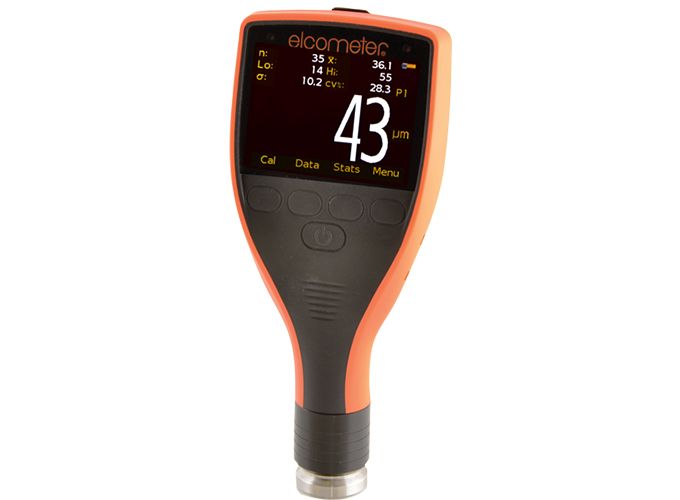

Elcometer 224 Modelo B Medidor de Perfil de Superficie Digital Integrado
Medidor digital de perfil de superficie Elcometer 224 Modelo B, con punta de carburo de tungsteno incorporada para medición en superficies planas.
- Modelo : Modelo B
- Punta de la Sonda: Punta de carburo de tungsteno angulo 60°
- Opción de calibre: Integral
- Referencia : E224C-BI
- Certificación : Certificado de prueba
- Referencia : E224C-BIC
- Certificación : Certificado de calibración
-
Elcometer 224 Modelo T Medidor de Perfil de Superficie Digital Integrado
Medidor digital de perfil de superficie Elcometer 224 Modelo T, con punta de carburo de tungsteno incorporada para medición en superficies planas. Con memoria, lotes alfanuméricos y comunicación Bluetooth®.
- Modelo : Modelo T
- Punta de la Sonda: Punta de carburo de tungsteno angulo 60°
- Opción de calibre: Integral
- Referencia : E224C-TI
- Certificación : Certificado de prueba
- Referencia : E224C-TIC
- Certificación : Certificado de calibración
-

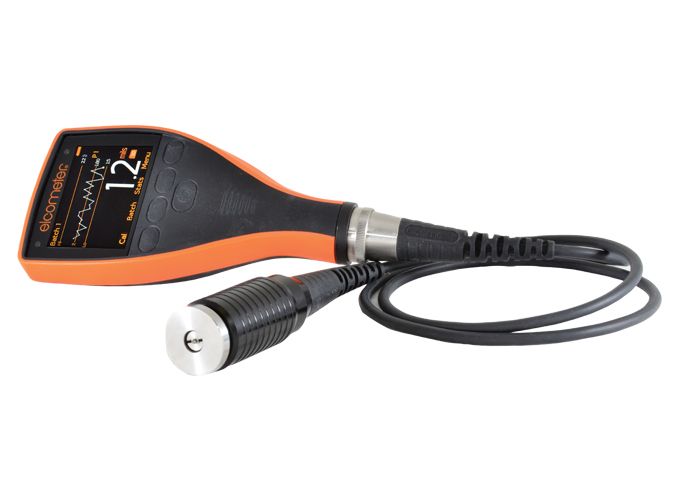

Elcometer 224 Modelo B Medidor de Perfil de Superficie Digital Independiente
Elcometer 224 Model B Separate Digital Surface Profile Gauge, with use of the flat and convex surface profile probes.
- Modelo : Modelo B
- Punta de la Sonda: Punta de carburo de tungsteno angulo 60°
- Opción de calibre: Separado
- Referencia : E224C-BS
- Certificación : Certificado de prueba
- Referencia : E224C-BSC
- Certificación : Certificado de calibración
-
Elcometer 224 Modelo T Medidor de Perfil de Superficie Digital IndependienteMedidor digital independiente de perfil de superficie Elcometer 224 Modelo T con las sondas de perfil de superficie planas y convexas. Con memoria, lotes alfanuméricos y comunicación Bluetooth®.
- Modelo : Modelo T
- Punta de la Sonda: Punta de carburo de tungsteno angulo 60°
- Opción de calibre: Separado
- Referencia : E224C-TS
- Certificación : Certificado de prueba
- Referencia : E224C-TSC
- Certificación : Certificado de calibración
Welcome to Elcometer.tv
Your ultimate training channel
- Referencia: T99921325

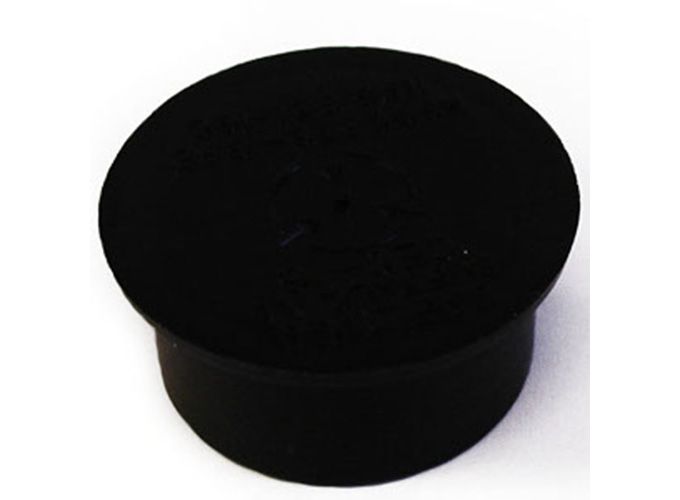

- Referencia: T22419793

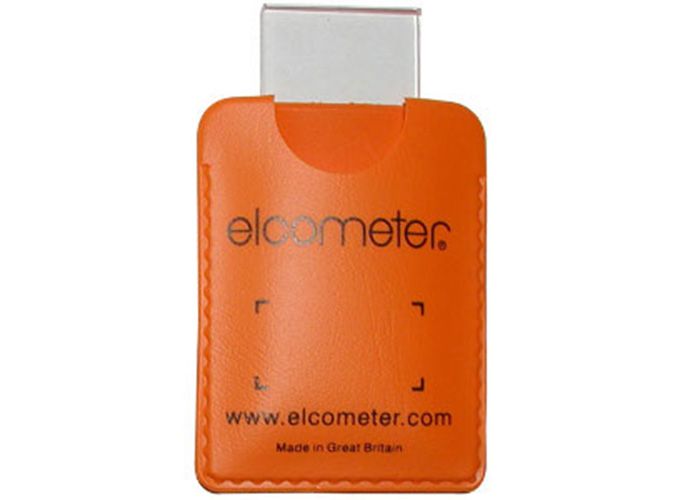

- Referencia: T22420072

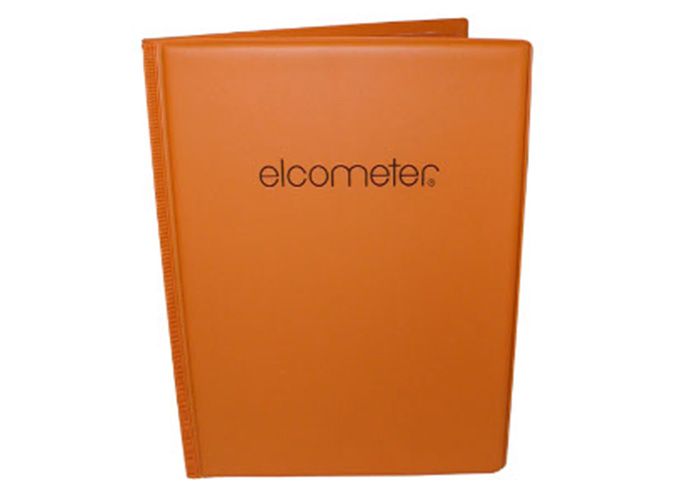

- Referencia: T22421882C

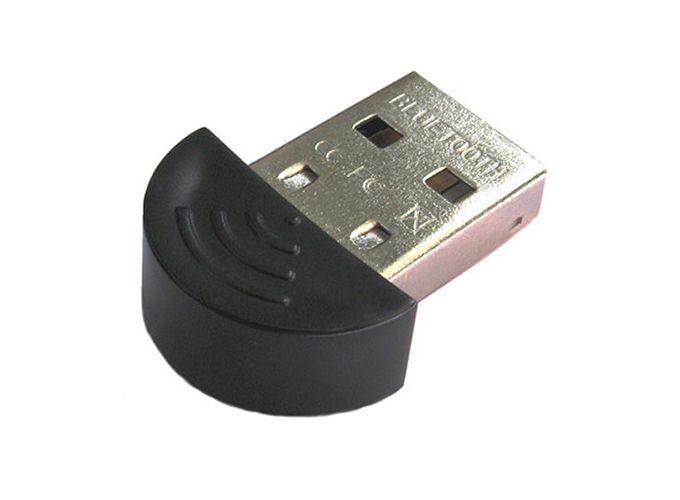

- Referencia: T99924797
- Referencia: T99922341

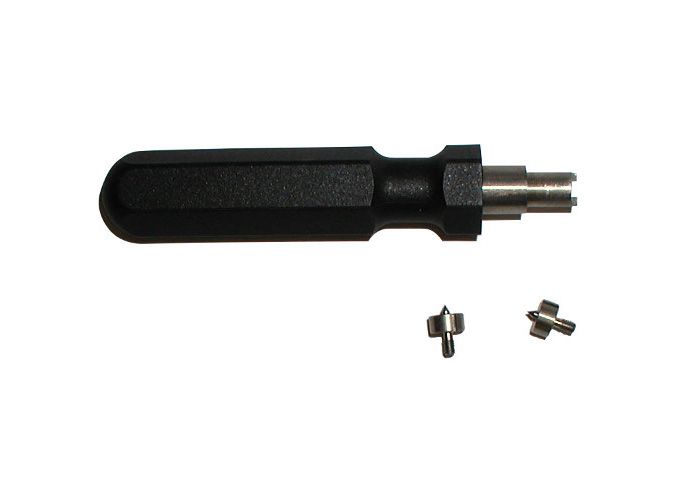

- Referencia: T22420053

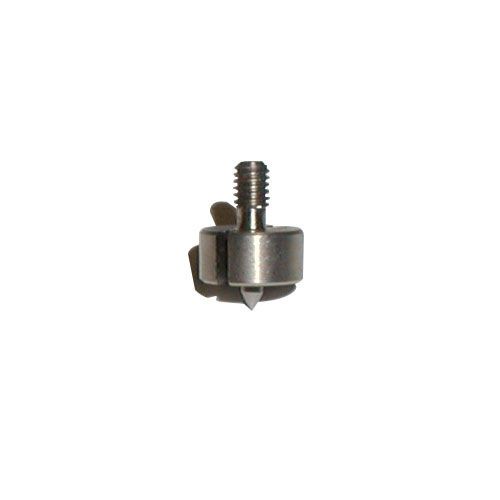

- Referencia: T22420095

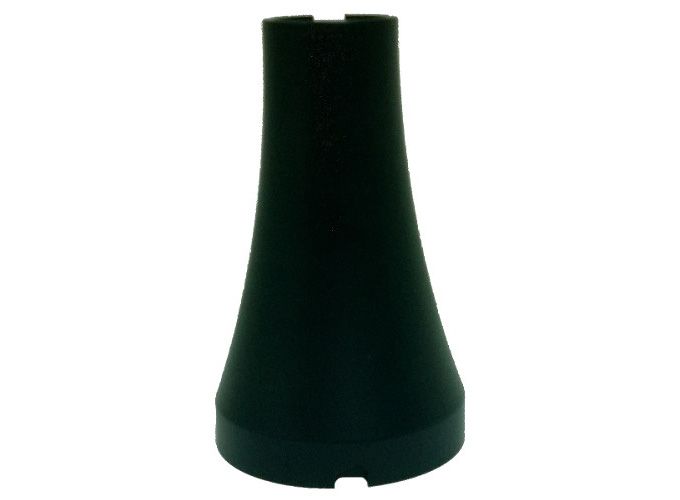

- Referencia: T45622371
